Continuando com documentos de coisas curiosas que podemos fazer com um Raspberry Pi, Algo muito simples de conseguir é, por exemplo, medir o consumo de eletricidade do que quisermos, Neste documento, veremos como conectar sensores de corrente não invasivos a um Raspberry Pi e medir o custo de nossa casa, pois vamos conectá-lo ao painel elétrico de nossa casa! Exportaremos as métricas para um banco de dados MySQL e, em seguida, com o Grafana, criaremos um painel onde podemos ver de forma muito intuitiva o que gastamos e quanto gastamos!

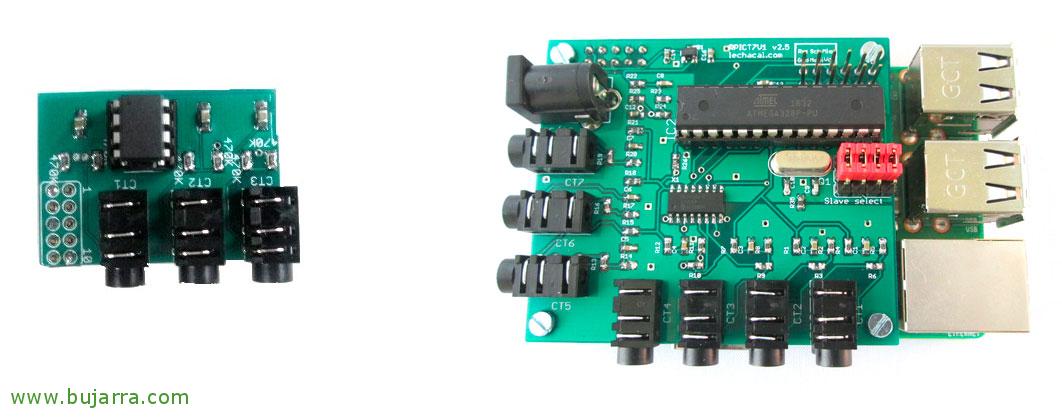

Nada mau, O que precisamos para continuar monitorando ou dando um toque de automação residencial à nossa casa? Pessoalmente, a coisa mais barata que encontrei e isso é interessante, é colocar um pouco de chapéu na framboesa, Eu recomendo você do fabricante Chacal uma vez que possui diferentes HATs que atenderão a quaisquer que sejam nossas necessidades, uma vez que podemos conectá-los a partir de 1 Sensor não intrusivo até 8, depende do HAT que queremos, Claro, quanto mais sensores você aceitar, mais caro, mas acho que o preço é mais do que acessível, ir… E se quisermos colocar mais sensores não intrusivos, montamos quantos HATs precisarmos, um em cima do outro! Então:

Recomendo que você revise esta lista de sensores para que cada um possa pegar o que mais lhe interessa: http://lechacal.com/wiki/index.php/Main_Page

O mais barato, durante 3 Sensores, alguns 12 Libras: http://lechacal.com/wiki/index.php/RPICT7V1_v2.0. Lembre-se ao comprá-lo que o saída estar no formato CSV, Você verá quando comprá-lo, mas tenha isso em mente!

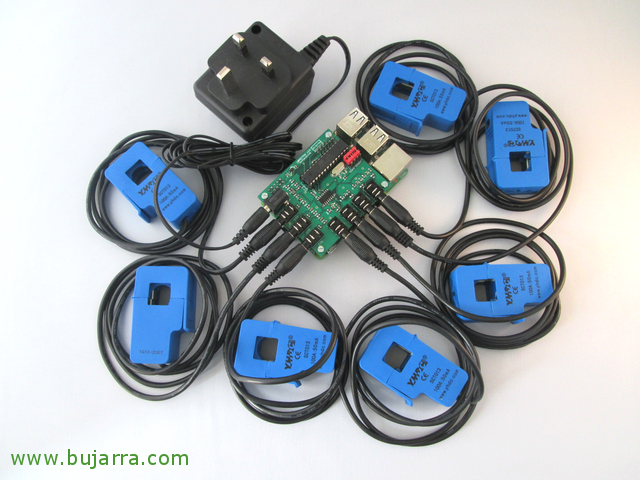

Então seria necessário adquirir quantos sensores não intrusivos precisarmos: SCT-013-000. Nós os temos no mesmo site ou na Amazon ou eBay por cerca de € 4 cada.

Em seguida, conectaremos o HAT ao Raspberry Pi e os sensores que temos; Nas pinças dos sensores, levaremos em consideração a passagem de apenas um cabo, ei! E nada, com isso poderemos saber o consumo em Watts (W) O que cada coisa faz?’ que nós temos beliscado. Podemos medir a partir de qualquer aparelho elétrico, bem como o que foi dito, Coloque isso no painel elétrico da casa e meça o consumo a partir daí, se o tivermos bem rotulado, não será difícil para nós medir o Consumo geral ou o da Iluminação, Consumo dos plugues, da geladeira, forno, máquina de lavar, Aquário… O que eu sei!

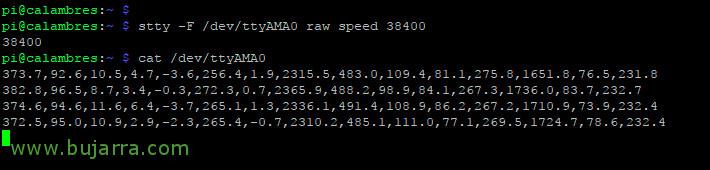

Com este comando poderemos conecte-se por série ao HAT E ver o que ele cospe. Você verá que, dependendo do HAT que você comprou, você poderá ver o, tensão ou temperatura, que é o que este comando vai cuspir para você separado em vírgulas.

[Código-fonte]stty -F /dev/ttyAMA0 velocidade bruta 38400
cat /dev/ttyAMA0[/Código-fonte]

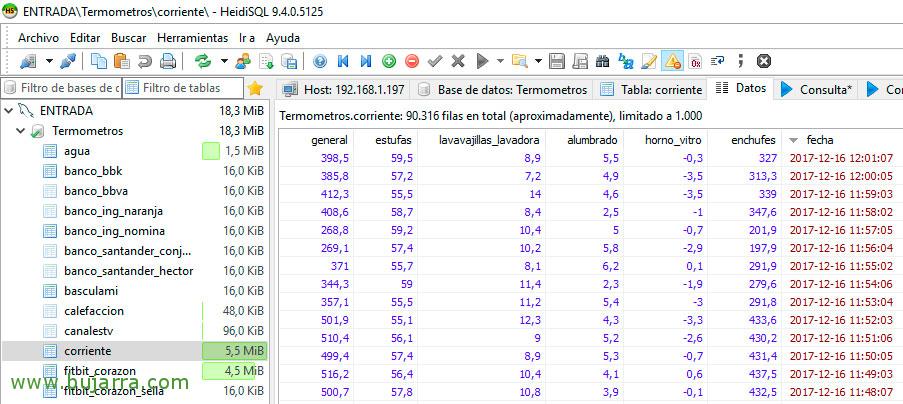

Agora, O que faremos é Trate essas saídas (em formato CSV), No meu exemplo, se você olhar para ele, retorna os watts de 7 Sensores não intrusivos, Cada um deles eu conectei a um cabo no meu painel elétrico, Quando você vir o código, verá quais correntes eu meço (Geral, Plugues de fogão, Máquina de lavar louça e máquina de lavar roupa, Iluminação, o Forno e a Placa Vitrocerâmica, e plugues. Em seguida, exporto essas informações para uma tabela que criei anteriormente no MySQL, Então precisaremos ter o MySQL instalado em alguma máquina (ou instale-o no próprio Pi) e criaremos o banco de dados e a tabela que queremos lá, Eu te dou meu exemplo que tem uma coluna para cada sensor:

[Código-fonte]CREATE TABLE 'Comum' (
'geral' FLOAT NULL DEFAULT NULL,
'fogões' FLOAT NULL DEFAULT NULL,
'lavavajillas_lavadora' FLOAT NULL PADRÃO NULL,
'iluminação' FLOAT NULL DEFAULT NULL,
'horno_vitro' FLOAT NULL PADRÃO NULL,
'plugs' FLOAT NULL DEFAULT NULL,
'date' TIMESTAMP NOT NULL PADRÃO CURRENT_TIMESTAMP NA ATUALIZAÇÃO CURRENT_TIMESTAMP
)
COLLATE='latin1_swedish_ci’
ENGINE=InnoDB
;[/Código-fonte]

E nada, Agora só temos que ter este maravilhoso script em python que preencherá a tabela 'Córrego’ do nosso banco de dados! Criamos esse script:

corriente.py

[Código-fonte]#!/usr/bin/python
Importar serial
Importar urllib
Importar JSON
importar MySQLdb

ser = serial. Serial('/dev/ttyAMA0', 38400)

resposta = ser.readline()
z = resposta.split(",")
Se Len(z)>=7:
print "Geral: %s Watts" % z[0]
print "Fogões: %s Watts" % z[1]
print "Máquina de lavar louça e lavar roupa: %s Watts" % z[2]
print "Iluminação: %s Watts" % z[3]
print "Forno & Vitro: %s Watts" % z[4]
print "Plugues: %s Watts" % z[5]

general_valor=z[0]
estufas_valor=z[1]
lavavajillas_lavadora_valor=z[2]
alumbrado_valor=z[3]
horno_vitro_valor=z[4]
enchufes_valor=z[5]

db = MySQLdb.connect("localhost","raiz","xxxxxx","NOMBRE_BASE_DATOS")
cursor = db.cursor()

cursor.execute("""INSERIR NO fluxo (Geral,Fogões,lavavajillas_lavadora,iluminação,horno_vitro,Plugues) VALORES (%s,%s,%s,%s,%s,%s) """, (general_valor,estufas_valor,lavavajillas_lavadora_valor,alumbrado_valor,horno_vitro_valor,enchufes_valor))
db.commit()[/Código-fonte]

E é isso! O que resta é programar esse script para ser executado com o intervalo em que estamos interessados, Correr ‘crontab -e‘ e adicionamos o seguinte para que ele seja executado, por exemplo, a cada minuto:

[Código-fonte]* * * * * python /home/pi/corriente.py[/Código-fonte]

O que seria o Ginda para terminar? Bem, o habitual, graças a Grafana, Poderemos trabalhar em qualquer dado de uma forma super simples e rápida, como neste exemplo, uma tabela MySQL. Se você não tiver o Grafana montado, revise Este documento, e depois disso, você pode criar um painel onde adicionará o que quiser. Aqui estão alguns exemplos:

Gráfico onde adicionamos a métrica e eu pintei para nós, neste caso, o Consumo dos plugues:

[Código-fonte]SELECT enchufes como valor, "Plugues" como métrica, UNIX_TIMESTAMP(data) como time_sec DE corriente ONDE $ __timeFilter(data) Encomendar por time_sec ASC[/Código-fonte]

Gráfico onde adicionamos a métrica do Consumo de iluminação:

[Código-fonte]SELECT alumbrado como valor, "Iluminação" como métrica, UNIX_TIMESTAMP(data) como time_sec DE corriente ONDE $ __timeFilter(data) Encomendar por time_sec ASC[/Código-fonte]

Com o plugin Singlestat podemos mostrar, por exemplo, o despesas correntes do Fundo Geral de Desenvolvimentol:

[Código-fonte]SELECT geral FROM ordem atual por data desc limit 1[/Código-fonte]

Espero que você tenha achado útil, Seja livre para modificá-lo e personalizá-lo conforme necessário! Como estou dizendo em outros posts, Estou usando essas bobagens em um daqueles espelhos mágicos ou MagicMirror, onde eu fico bonito de manhã e eu tenho algumas informações, Um dia eu vou te contar tudo sobre isso, Mas por enquanto, Aos poucos! Se você chegou até aqui, obrigado por me ler! e todos que você compartilha nas redes sociais!
