Citrix XenDesktop – DFS Replication (DFS-R)

Soy Oscar Mas y os quiero enseñar cómo se realizaría una replicación de DFS (DFS-R), la cual se replican los datos entre dos servidores y uno de ellos se encargará de gestionar los accesos de los usuarios a los recursos. Este tipo de sistemas son ideales para replicar los datos de nuestros usuarios de XenDesktop.

Cabe destacar que DFS usa un algoritmo de compresión llamado “remote differential compression”, más conocido como RDC. RDC detecta los cambios realizados en un fichero y replica solamente los cambios realizados en dicho documento. Eso quiere decir que si tenemos un fichero de Word de 500GB, al modificarlo solamente replicará unos pocos bites.

El funcionamiento es este lab, es el siguiente:

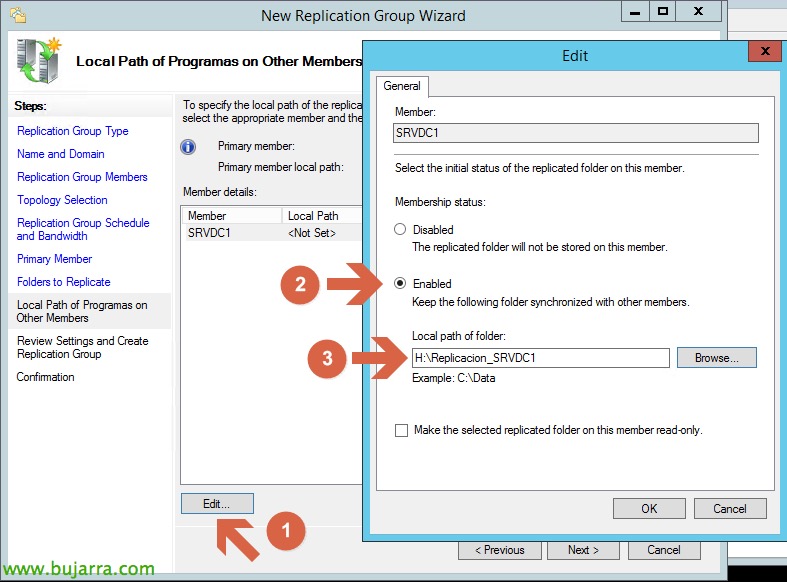

Els usuaris accedeixen a un recurs compartit anomenat Programes, en el qual s'ha compartit mitjançant un recurs DFS-N i accedeixen utilitzant el FQDN: \ilba.catProgrames. Les dades estan ubicades localment a la carpeta P:Programes del servidor al qual accedeixen (dc.ilba.cat). Les dades d'aquesta carpeta, són replicades contra el servidor srvdc1.ilba.cat, el qual ubica les dades replicades a la carpeta H:Replicacio_SRVDC1

Microsoft té una magnífica documentació dels escenaris possibles en què es pot aplicar el sistema de DFS-R : http://blogs.technet.com/b/askds/archive/2010/09/01/microsoft-s-support-statement-around-replicated-user-profile-data.aspx. Tal com s'indica a la documentació, el sistema de DFS-R és viable per utilitzar-lo amb els perfils (profils) i redirecció de carpetes (Redirecció de Carpetes) del nostre sistema de XenDesktop

És important i vital tenir en compte que el sistema de DFS-R, no està suportat implementar-ho als Controladors de Dominis, ja que aquest sistema és el mateix que s'utilitza Microsoft per replicar els canvis del nostre Active Directory, que estan ubicats a la carpeta SYSVOL entre els diferents Controladors de Dominis de la nostra xarxa.

Cal destacar que les primeres versions de Windows que van introduir el Active Directory (Windows 2000 Server i Windows Server 2003) feien servir un altre sistema de replicació anomenat File Replication Service (FRS) per replicar el nostre SYSVOL. Això es va canviar i posteriorment es va començar a utilitzar el sistema que ara coneixem com a DFS. Per veure si el nostre sistema utilitza FRS o DFS, ho podrem veure al nostre ADUC.

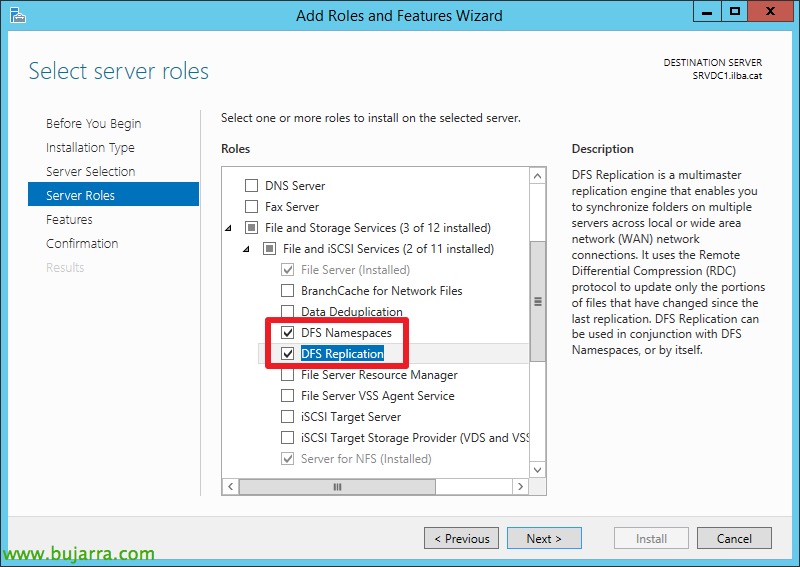

Els rols que s'han instal·lat, han estat els de DFS-N (DFS Namespace) i DFS-R (DFS Replication) al servidor anomenat dc.ilba.cat, al servidor que realitzarà les funcions de rèplica: srvdc1.ilba.cat, sols s'ha instal·lat el sistema de DFS-R, però no seria mala idea instal·lar també el rol de DFS-N.

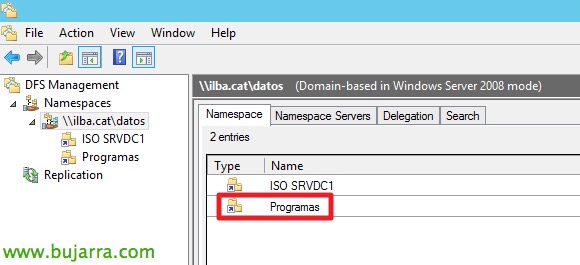

La idea és replicar la carpeta: Programes, tal com es veu a la següent captura contra una carpeta ubicada en un altre servidor (srvdc1.ilba.cat).

Tot el procediment, s'ha realitzat al servidor dc.ilba.cat. Recordeu de crear les carpetes pertinents en els diferents servidors, ja que el Wizard ens sol·licitarà dites carpetes. Tot i que des del Wizard, ens dóna la possibilitat de crear-les. El primer que farem és crear un nou grup de replicació.

En el meu cas he escollit l'opció de “Grup de replicació multiserver”

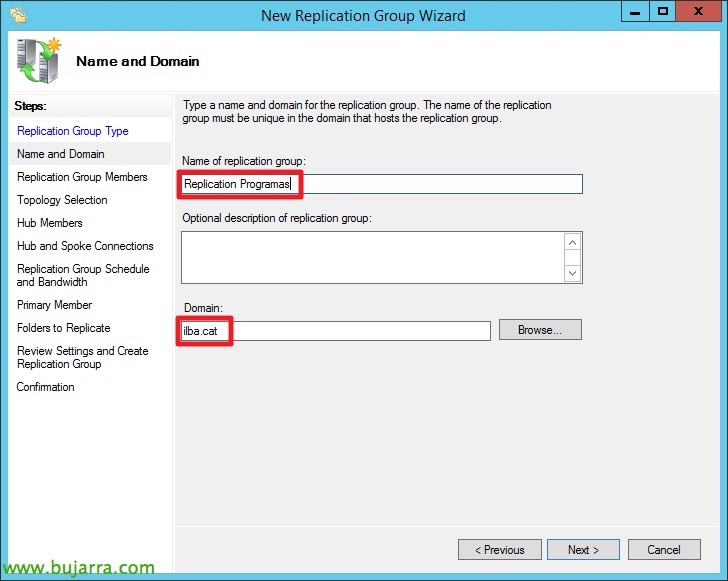

He indicat un nom descriptiu per al nom del grup de replicació i hem de verificar que el nom del domini sigui el correcte.

Hi afegirem els nostres dos servidors que realitzaran les funcionalitats de replicació: dc.ilba.cat i srvdc1.ilba.cat.

Li indicarem la topologia que volem usar per a la implementació de la replicació.

Aquesta part és una de les parts més interessants, ja que aquí podrem escollir l'ample de banda que usarà la replicació o el ventall de temps en què es replicaran les dades.
