Citrix XenDesktop – Replicação DFS (DFS-R)

Sou Oscar Mas e quero ensinar-vos como realizar uma replicação de DFS (DFS-R), na qual os dados são replicados entre dois servidores e um deles se encarregará de gerir os acessos dos utilizadores aos recursos. Este tipo de sistemas é ideal para replicar os dados dos nossos utilizadores de XenDesktop.

É importante destacar que o DFS usa um algoritmo de compressão chamado 'compressão diferencial remota', mais conhecido como RDC. O RDC detecta as alterações feitas num ficheiro e replica apenas as alterações realizadas nesse documento. Isso quer dizer que se tivermos um ficheiro de Word de 500GB, ao modificá-lo, apenas replicará uns poucos bytes.

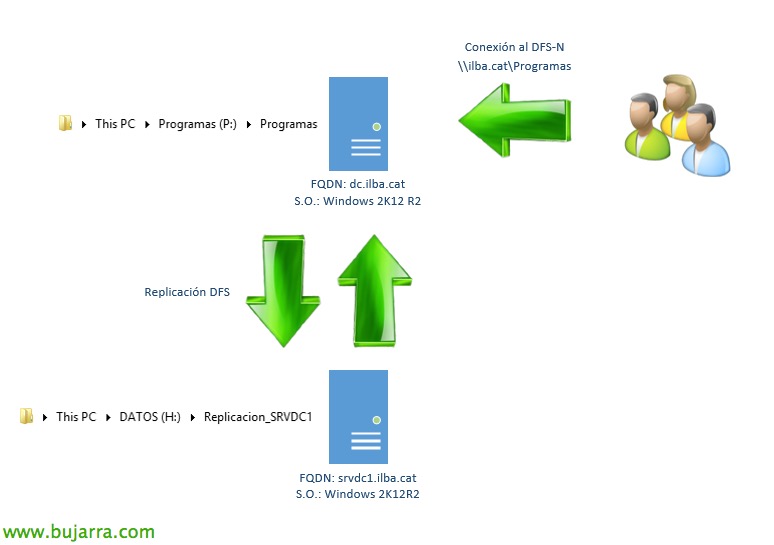

O funcionamento deste laboratório, é o seguinte:

Los usuarios acceden a un recurso compartido llamado Programas, en cual se ha compartido mediante un recurso DFS-N y acceden usando el FQDN: \ilba.catProgramas. Los datos están ubicados localmente en la carpeta P:Programas del servidor al cual acceden (dc.ilba.cat). Los datos de esta carpeta, son replicados contra el servidor srvdc1.ilba.cat, el cual ubica los datos replicados en la carpeta H:Replicacion_SRVDC1

Microsoft tiene una magnifica documentación de los escenarios posibles en que se puede aplicar el sistema de DFS-R : http://blogs.technet.com/b/askds/archive/2010/09/01/microsoft-s-support-statement-around-replicated-user-profile-data.aspx. Tal como se indica en la documentación, el sistema de DFS-R es viable para usarlo con los perfiles (profiles) y redirección de carpetas (Folder Redirection) de nuestro sistema de XenDesktop

Es importante y vital tener en cuenta que el sistema de DFS-R, não é suportado implementá-lo nos Controladores de Domínio, uma vez que este sistema é o mesmo que a Microsoft utiliza para replicar as alterações do nosso Active Directory, que estão localizadas na pasta SYSVOL entre os diferentes Controladores de Domínio da nossa rede.

É importante destacar que as primeiras versões do Windows que introduziram o Active Directory (Windows 2000 Server e Windows Server 2003) usavam outro sistema de replicação chamado File Replication Service (FRS) para replicar o nosso SYSVOL. Isto foi alterado e posteriormente começou a usar-se o sistema que agora conhecemos como DFS. Para ver se o nosso sistema usa FRS ou DFS, podemos ver isso no nosso ADUC.

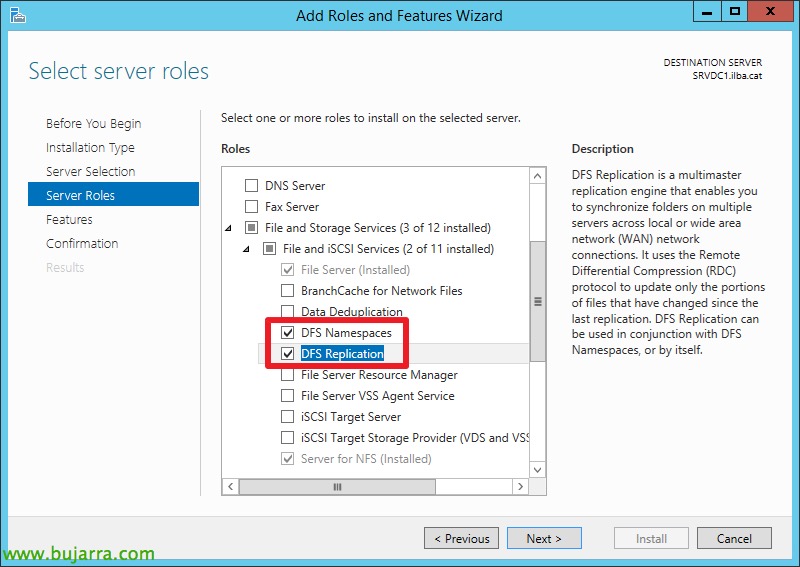

Os papéis que foram instalados, foram os de DFS-N (DFS Namespace) e DFS-R (Replicação DFS) no servidor chamado dc.ilba.cat, no servidor que realizará as funções de réplica: srvdc1.ilba.cat, apenas foi instalado o sistema de DFS-R, mas não seria uma má ideia instalar também o papel de DFS-N.

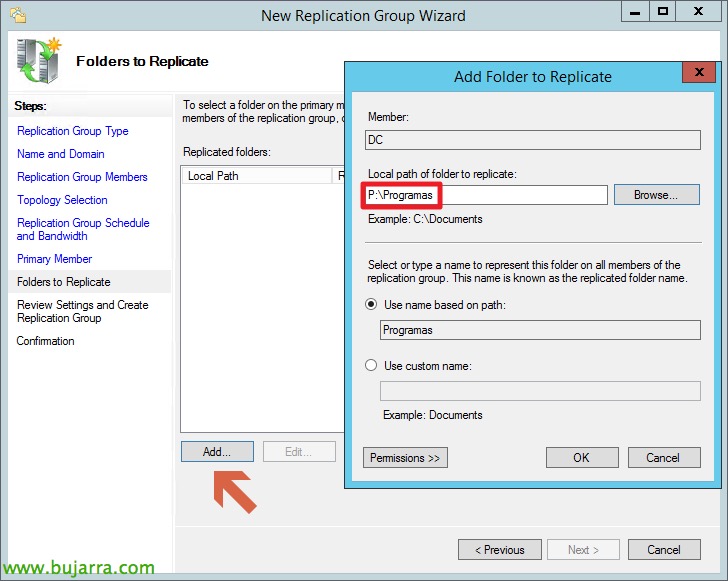

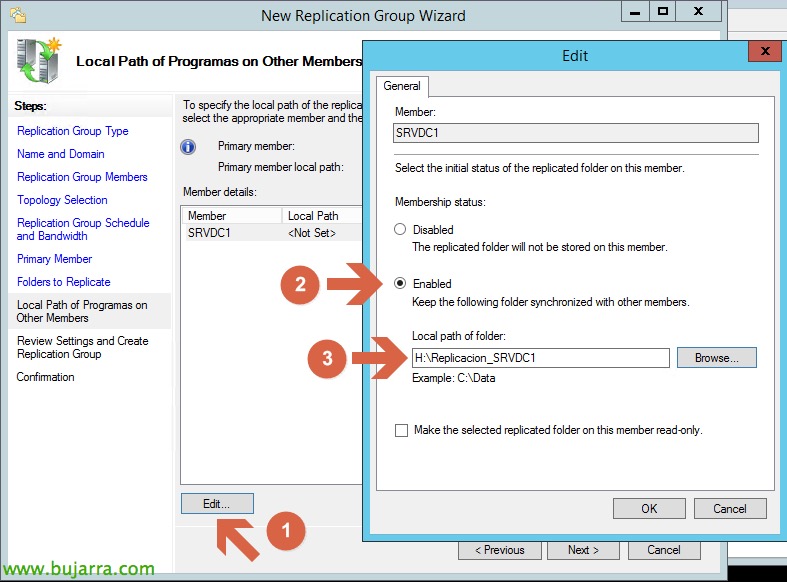

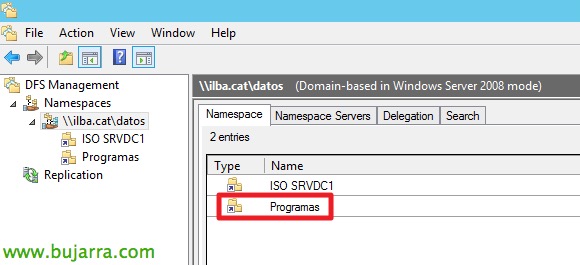

A ideia é replicar a pasta: Programas, tal como se vê na seguinte captura em relação a uma pasta localizada em outro servidor (srvdc1.ilba.cat).

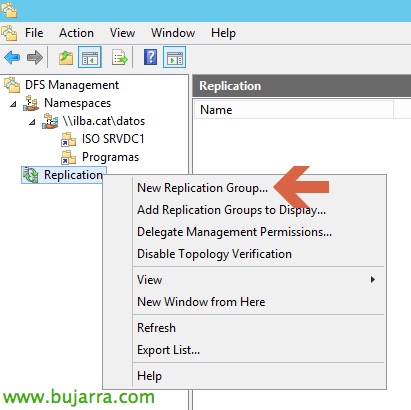

Todo o procedimento, foi realizado no servidor dc.ilba.cat. Lembrem-se de criar as pastas pertinentes nos diferentes servidores, uma vez que o Assistente nos solicitará essas pastas. Embora a partir do Assistente, nos dê a possibilidade de as criar. A primeira coisa que faremos é criar um novo grupo de replicação.

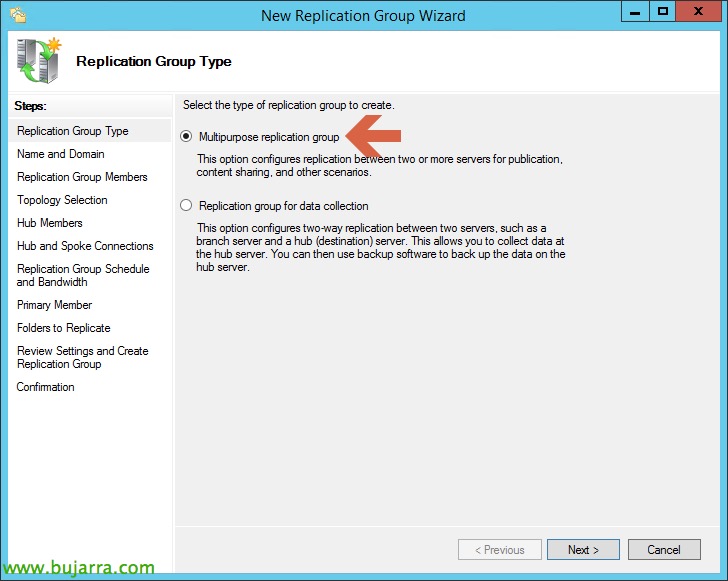

No meu caso escolhi a opção de “Grupo de replicação multisservidor”

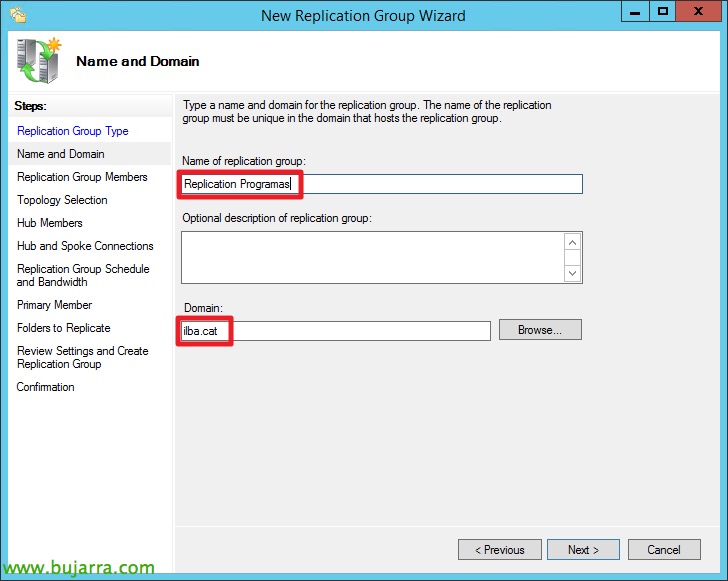

Eu indiquei um nome descritivo para o nome do grupo de replicação e devemos verificar se o nome do domínio está correto.

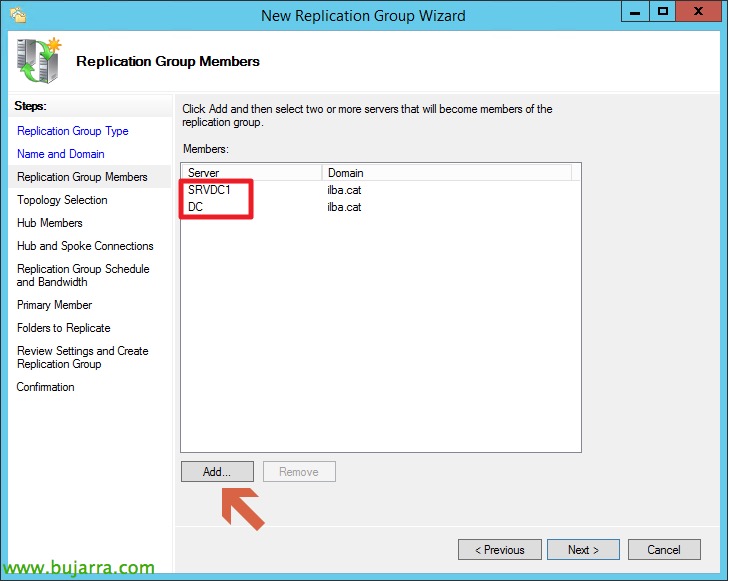

Vamos adicionar os nossos dois servidores que realizarão as funcionalidades de replicação: dc.ilba.cat e srvdc1.ilba.cat.

Indicaremos a topologia que queremos usar para a implementação da replicação.

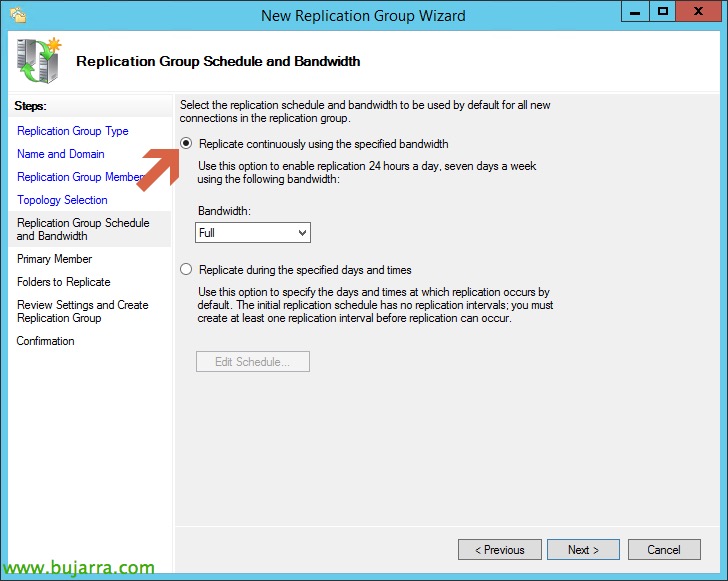

Esta parte é uma das partes mais interessantes, uma vez que aqui poderemos escolher a largura de banda que será utilizada na replicação ou o intervalo de tempo em que os dados serão replicados.
