Sfruttare la nostra farm Citrix con Grafana
Buono, Vi lascio un post in cui vediamo come possiamo sfruttare le informazioni memorizzate da Citrix nei suoi database. Come immagino tu sappia, Citrix memorizza in un database le registrazioni di ciò che accade nella nostra farm Citrix, ma questo è vero, quanto paghi, quanto ottieni, Cioè, che dipende dall'edizione che abbiamo, Citrix memorizzerà le informazioni in quei database per 1 settimana, o 1 mese o 1 anno. Qui vedremo come realizzare i nostri pannelli con Grafana e senza limiti di data!
Cosa ho detto, in questo post vedremo solo un esempio con le sessioni degli utenti, dove avremo uno storico di chi ha aperto cosa e quando, ma certo che possiamo anche visualizzare le performance dei server Citrix, i Delivery Controller, i VDA… Come anche i clienti, quale versione hanno, quale SO…
Quindi se vi suona, normalmente Citrix memorizza in 3 diverse BBDD le informazioni che ci mostra nei suoi pannelli Studio o Director, l'idea è di creare un quarto DB dove memorizziamo ciò che ci interessa, e quel DB sarà il nostro storico, che sarà quello a cui Grafana farà riferimento, e così non perderemo storico e avremo molte più informazioni e soprattutto personalizzate per noi, unicamente con ciò che vogliamo vedere..
Prima di iniziare, avremo bisogno di avere creata questa quarta BD, lo possiamo fare da SQL Server Management Studio (SSMS) con il seguente codice:
Create Table LogCitrix.dbo.Sesiones (FullName varchar(255),StartDate DATETIME,EndDate DATETIME,SessionIdleTime DATETIME,ConnectedViaIPAddress varchar(255),ConnectionID INT);
Quanto segue, avremo bisogno di un file .BAT che eseguiremo con la frequenza che ci interessa per farci memorizzare in questo database (la nuestra) le informazioni e così poi le sfrutteremo con Grafana. Questo BAT normalmente lo eseguiremo con l'Utilità di Pianificazione Attività di Windows. Chiamiamolo per esempio LogCitrix.bat e questo sarebbe il suo contenuto:
@echo off sqlcmd -S NOME_SERVER_DELIVERY_CONTROLLER -i C:\LogCitrix\sessiones.sql -o C:\LogCitrix\sessiones.txt
Necesitaremos también el fichero . SQL que tiene las instrucciones de qué contenido y de qué tablas nos vamos a traer, Nel mio esempio, este se llama sessiones.sql, y este sería su contenido:
Insert Into logcitrix.dbo.sesiones select U.FullName, S.Startdate, S.EndDate, S.SessionIdleTime, C.ConnectedViaIPAddress, C.id FROM [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Session] S, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Utente] O, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Connessione] C Where s.userid=U.id e S.currentconnectionid=c.id; with sesionesCTE AS ( SELEZIONARE *, ROW_NUMBER()SOPRA(PARTITION BY Connectionid ORDER BY Connectionid) AS RowNumber FROM logcitrix.dbo.sesiones ) DELETE FROM sesionesCTE WHERE RowNumber > 1

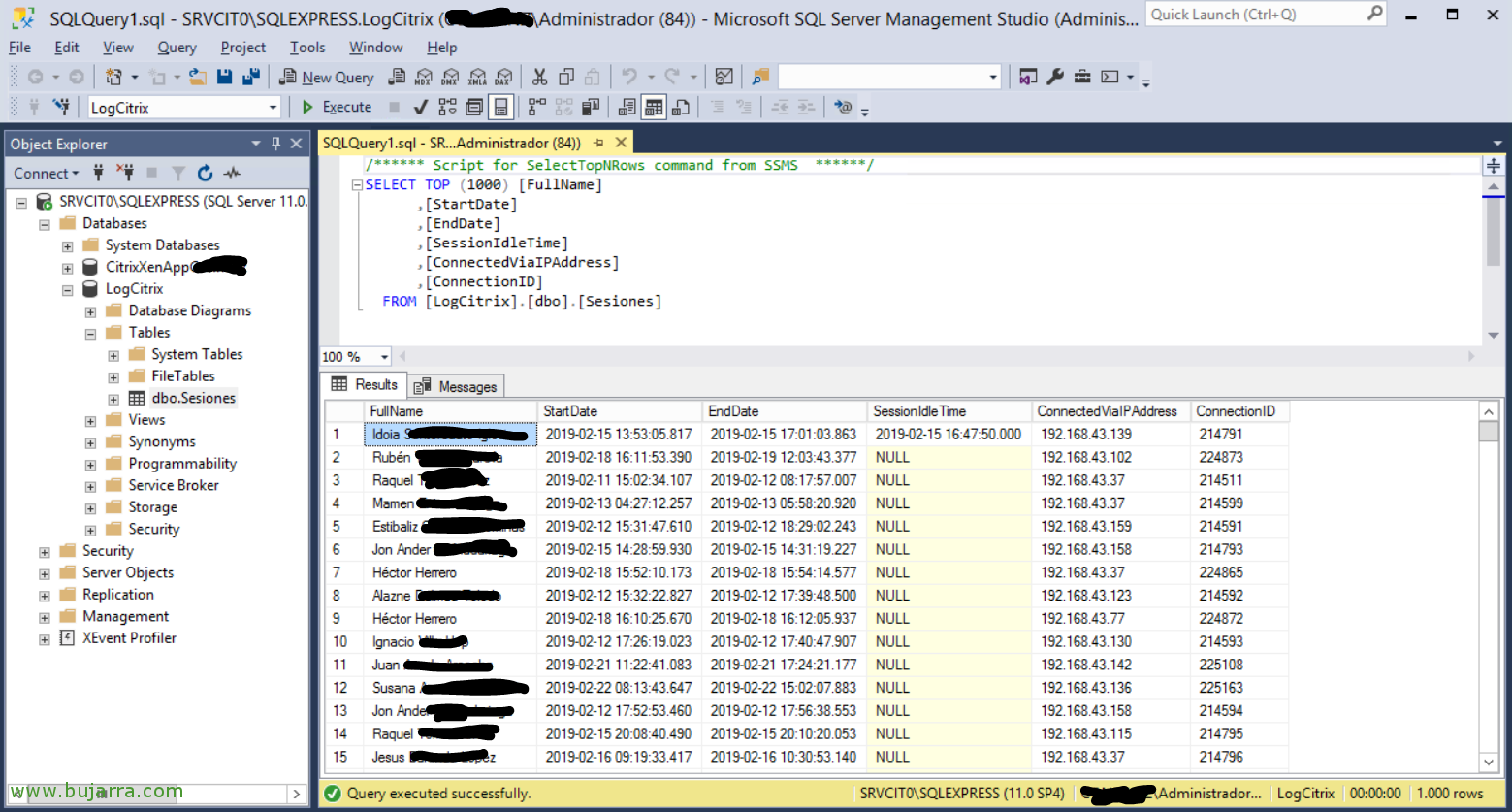

Ý esto es lo que tendremos siguiendo el ejemplo anterior, vaya que lo dicho, esto es una tabla unicamente para las Sesiones de los Usuarios, donde vamos a ir guardando quién se conectó y cuando, cuándo cerró la sesión y desde donde se conectó. Ve lo dico già, che a seconda dei dati che volete portare bisognerà prendere dati da altre tabelle, che non lo metto adesso per non complicarvi la vita 😉

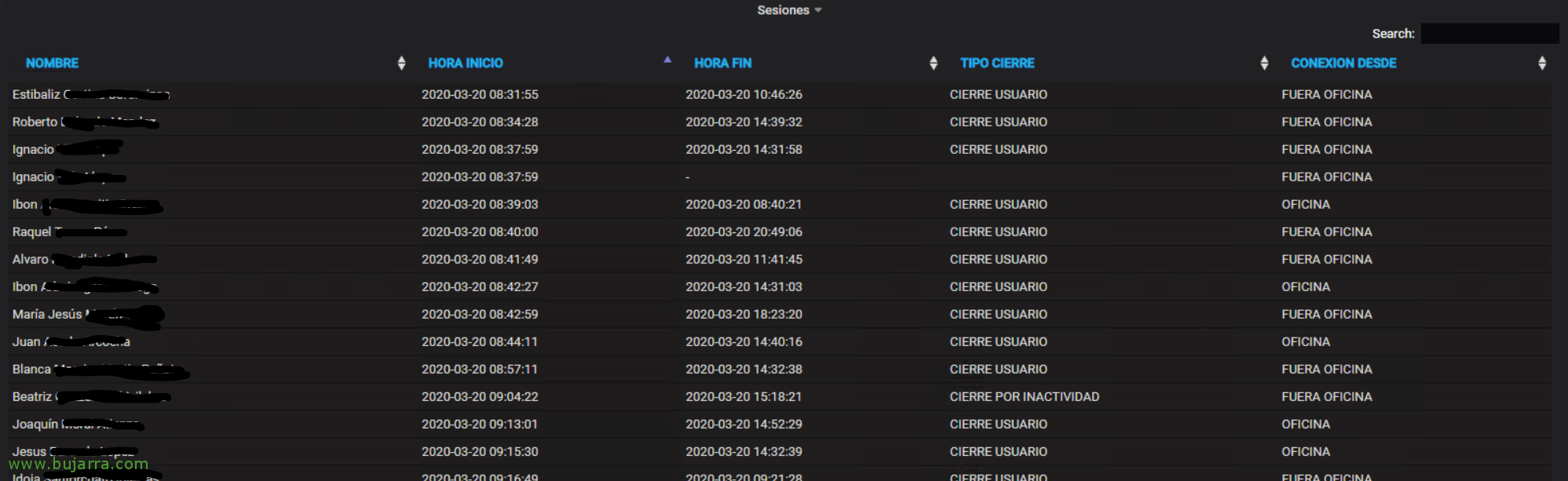

Storico delle Sessioni Citrix,
E niente, con i dati già memorizzati, come al solito, dovremo creare un DataSource o Origine Dati nuovo contro il server SQL in questione e il DB di Citrix che abbiamo appena creato, così potremo fare delle query. Per fare la visualizzazione in tabella, personalmente mi piace di più usare il pannello ‘Datatable Panel‘ di Brian Gann (vedrete nel link quanto è facile installare questo tipo di pannello), è che così potremo fare filtri, ricerche…
E sarà semplice come inserire questa query:
SELEZIONARE [FullName] AS 'NOME', [StartDate] AS 'ORA INIZIO', case when [SessionIdleTime] Is null then [EndDate] when [enddate] IS not null and [SessionIdleTime] IS not null then [SessionIdleTime] end as 'ORA FINE', case when [SessionIdleTime] Is null and [EndDate] IS not null then 'CHIUSURA UTENTE' when [SessionIdleTime] Is not null and [EndDate] NON è nullo e DATEDIFF(ora,[SessionIdleTime],[enddate])≫=2 allora 'CHIUSURA PER INATTIVITÀ' quando [SessionIdleTime] Is not null and [EndDate] NON è nullo e DATEDIFF(ora,[SessionIdleTime],[enddate])≪2 allora 'CHIUSURA UTENTE' fine come 'TIPO CHIUSURA', --[SessionIdleTime], -- [EndDate], case when [ConnessoViaIndirizzoIP] ='INDIRIZZO_IP_NETSCALER_GATEWAY' allora 'FUORI UFFICIO' altro 'UFFICIO' fine come 'CONNESSIONE DA'--, -- [ConnessoViaIndirizzoIP], -- [IDConnessione] DA [LogCitrix].[dbo].[Sessioni] dove [FullName] ≪≫ 'Rubén Tercero García' e [StartDate]≫'2019-09-23' ordina per StartDate discendente

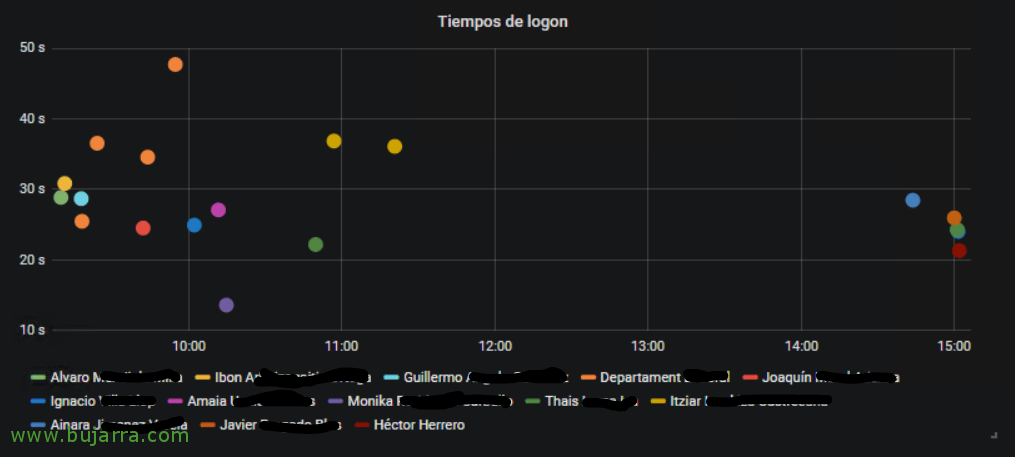

Tempi di Logon,
Il tempo di logon in ambienti Citrix sappiamo essere molto importante, se vogliamo, possiamo visualizzare quanto impiegano gli utenti ad aprire le sessioni (e quando), in questo caso perché usiamo UPM e non FSLogix (che il problema dei profili mobili scompare). E questo invece di consultarlo in questo DB storico, possiamo chiederlo direttamente ai DB di produzione di Citrix, in questo caso a quello di Monitoring (quindi ricordare, che questo necessiterà un altro DataSource creato in Grafana, contro il DB di produzione). Pronti con questa Select:
SELECT$__timeEpoch(S.Startdate), S.logonduration come value, U.FullName come metricFROM [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Session] S, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Utente] UWHERE$__timeFilter(S.Startdate) and s.userid=U.idORDER BYS.Startdate ASC
App aperte,

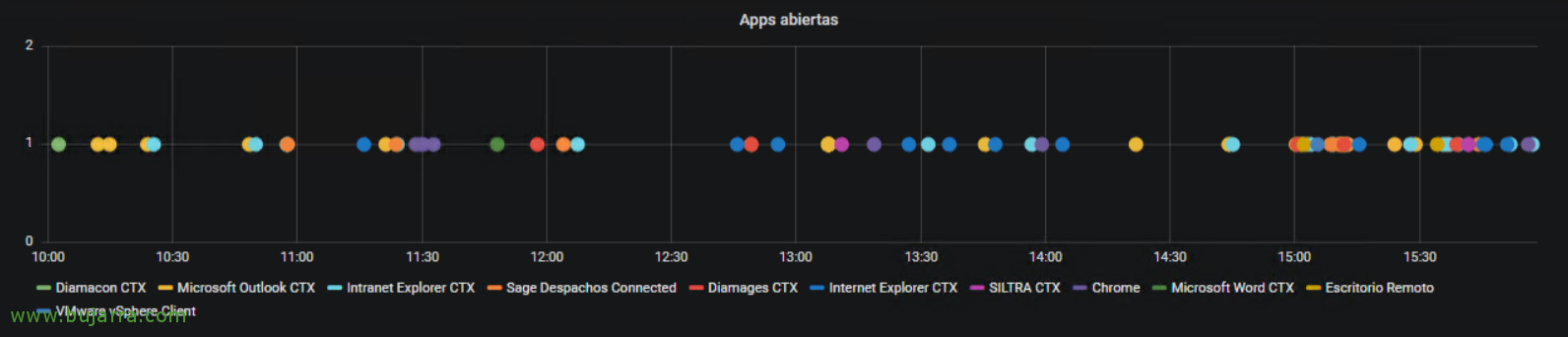

Come ultimo esempio vi lascio una tabella dove possiamo vedere le app che gli utenti aprono, così abbiamo un'idea di cosa succede nella nostra farm. Creiamo un pannello di tipo grafico e in questo caso tramite la seguente Select lo avremmo:
SELECT$__timeEpoch(AI.Startdate), 1 come valore, --tata come metric, A.PublishedName come metricFROM [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Session] S, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Utente] O, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[Connessione] C, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[application] A, [NOMBRE_BD_CITRIX_MONITORING].[MonitorData].[applicationinstance] AIWHERE$__timeFilter(S.Startdate) and s.userid=U.id and S.currentconnectionid=c.id and AI.sessionkey=S.sessionkey and A.id=AI.applicationidORDER BYS.Startdate ASC
L'idea di questo post è proprio questa, que sepáis que se pueden explotar qualsiasi base de datos que tengamos en nuestras organizaciones, y visualizar sus datos, otros ejemplos que tengo es eso, visualizaciones en quesito de qué versiones tienen los usuarios de Citrix Receiver/Citrix Workspace… O si tenéis un ERP, lo stesso, explotarlo y visualizar datos de Navision, LINFA… o si tenéis un gestor de tiempos, Estoy sicuro che a vuestros jefes les encantaría avere report en tiempo real con los dati que les interesa! Accordaros que también luego podéis exportar esto en un PDF bonito y que se envíe por correo electrónico de modo programada a los destinatarios que nos interessa.
¡Espero os haya interessado!
