Sono Oscar Mas e poco tempo fa, in un altro post vi ho spiegato come configurare un bilanciatore tra un NetScaler e vari StoreFront. La configurazione consisteva nell'NLB di Microsoft, che abbiamo installato sui due server di StoreFront, Questo sistema ci forniva le funzionalità di bilanciamento e failover.

Este post no pretende ser un Step By Step de como configurar un Failover Activo / Pasivo en un NetScaler, simplemente son unas anotaciones que creo que le falta a la documentación que nos proporciona Citrix y nos pueden ayudar a comprender e implementar el sistema

Esta vez le toca realizar la misma funcionalidad al propio NetScaler. Este tipo de configuración que os describo, es bastante utilizada para balancear las peticiones de nuestro NetScaler a nuestros StoreFronts. Si usáis la versión de NetScaler que nos da soporte única y exclusivamente a nuestro sistema de XenDesktop, esta es la configuración ideal. Si por lo contrario tenéis un modelo de NetScaler más elevado, en vez de usar el balanceador en modo Activo / Passivo, podréis realizar la configuración de modo Activo / Attivo.

Recordar que siempre que se trabaja en un lab con un sistema de NetScaler, podemos escoger la versión que queramos. Pero si el sistema está en producción, es indispensable usar versiones SaHa (Approdo sicuro)

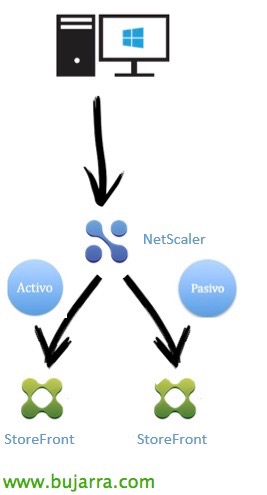

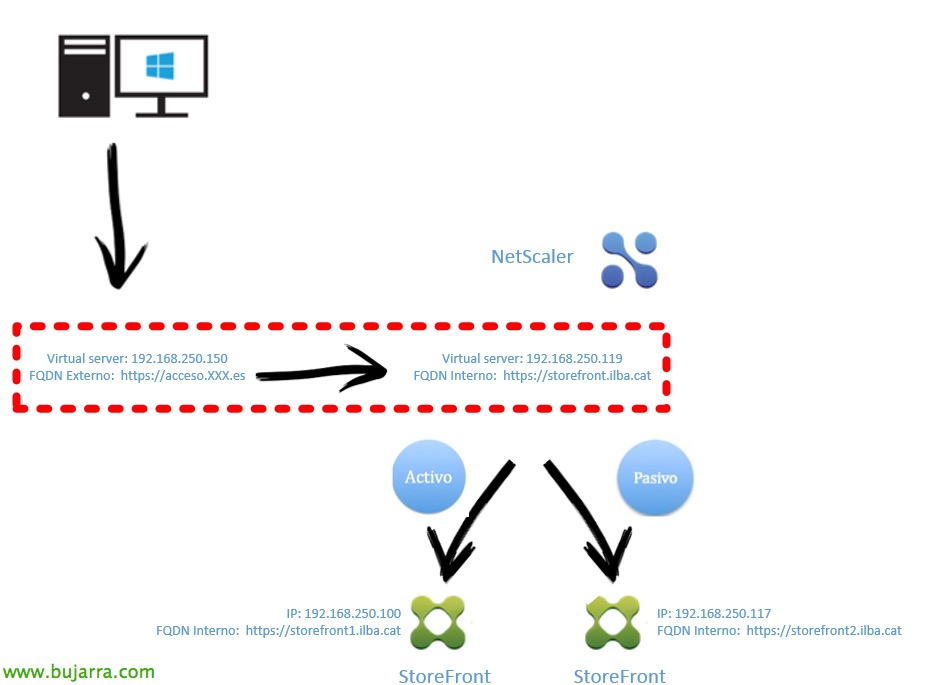

Pero vayamos al tema. Un utente externo, quando vuole accedere a su equipo/sesión de su XenDesktop, hace login en nuestro NetScaler y este lo balancea hacia un servidor de StoreFront. Si este servidor de StoreFront fallase, el tráfico se desviaría al segundo StoreFront sin necesidad de nuestra intervención. En este lab he usado un NetScaler, pero para tener todo el sistema in alta disponibilità, es indispensable tener dos NetScalers. El esquema lógico sería el siguiente:

Funcionamiento

Nuestros usuarios, hacen login desde sus equipos en el Virtual Server correspondiente al FQDN: https://acces.XXX.es. Esta petición, se envía desde el NetScaler al propio NetScaler, pero al FQDN: https://storefront.ilba.cat. Este segundo Virtual Server (que es el que configuraremos en el post), tiene configurado un sistema de FailOver Activo/Pasivo, el cual nos re direccionará las peticiones a uno de nuestros servidores de StoreFront en función de su estado.

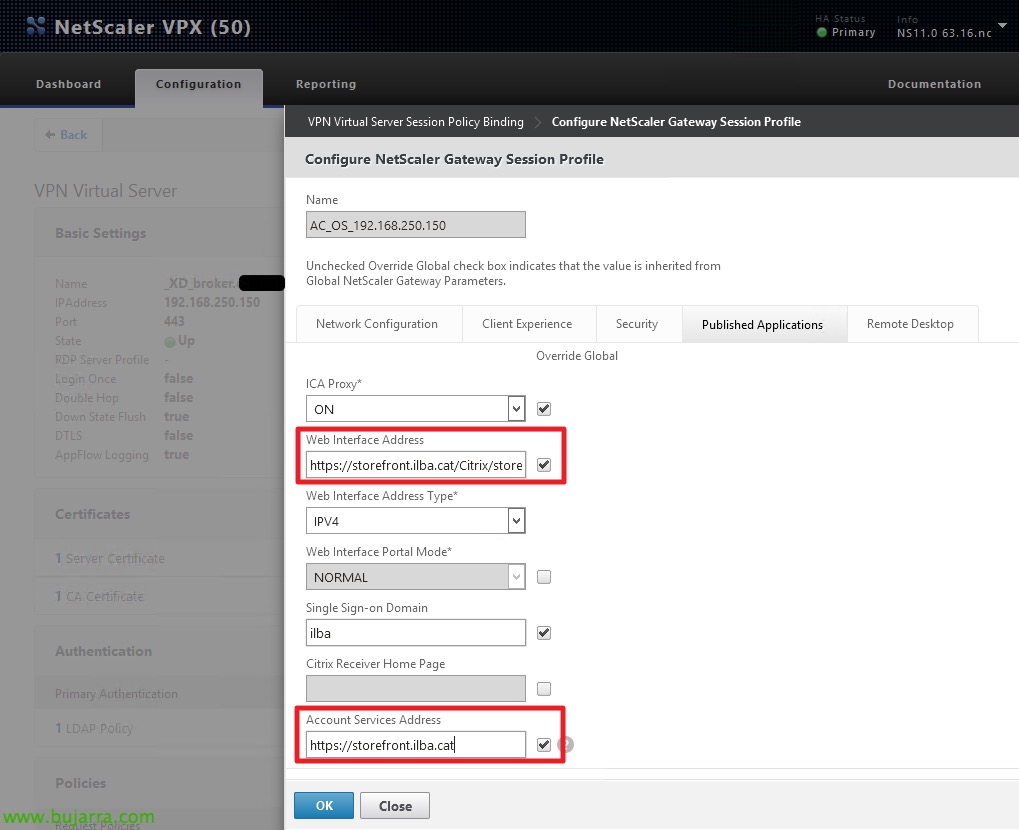

Recordar que para que funcione correctamente, se ha de configurar nuestro Virtual Server (https://acceso.XXX.es), para que envíe las peticiones a: https://storefront.ilba.cat. Este cambio se ha de realizar en dos profiles que usamos para que accedan a nuestra plataforma de XenDesktop desde el exterior.

Creación de los servers

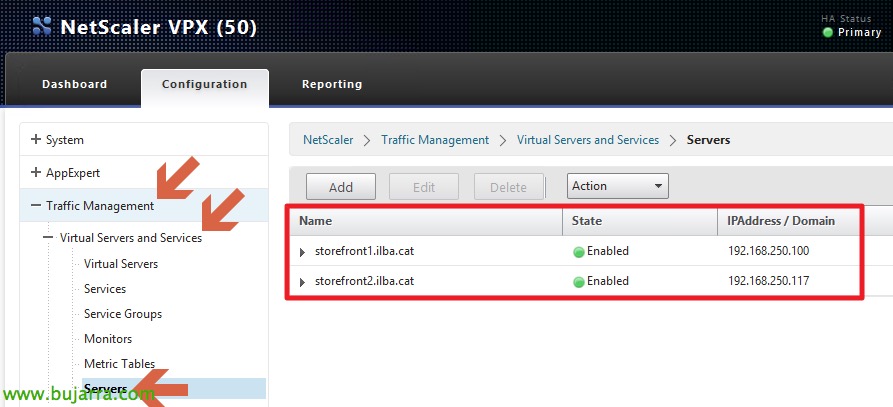

Lo primero que haremos, es crear nuestros servidores que harán las funcionalidades de StoreFront en nuestro NetScaler.

Creación del monitor

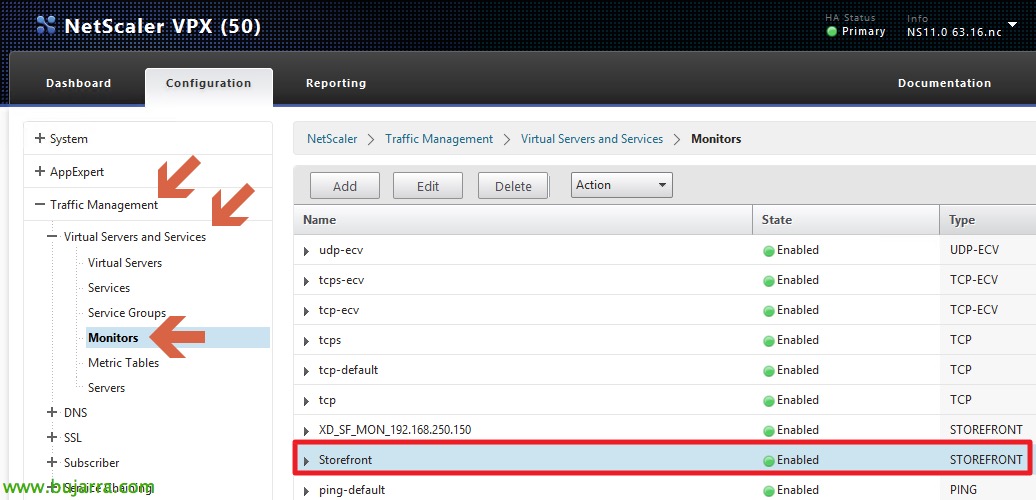

Nos crearemos un monitor específico para nuestro Store, el cual está ubicado en nuestros StoreFronts

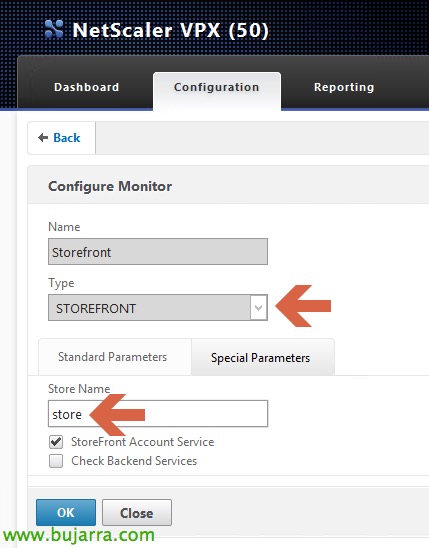

En este monitor, simplemente le indicaremos el nombre de nuestro Store:

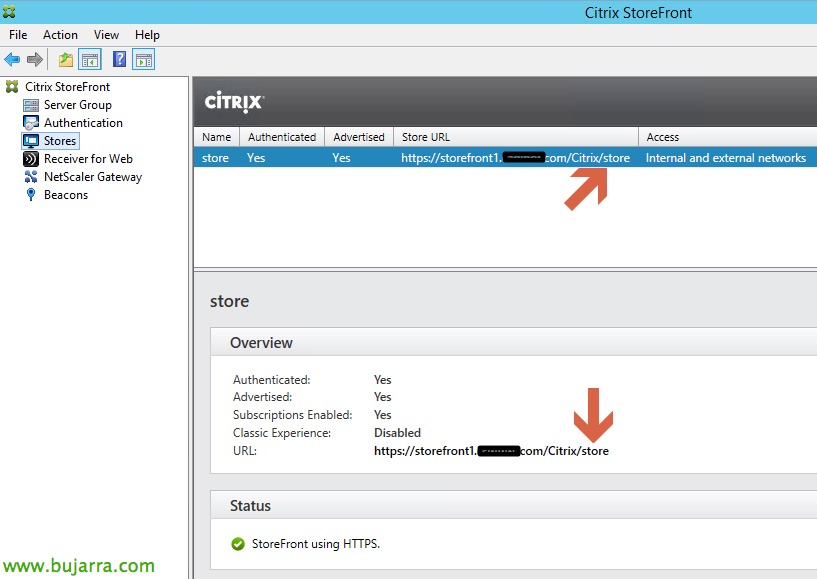

El Store Name que se ha de indicar en nuestro NetScaler, lo podremo trovare nella configurazione di nostro StoreFront:

Creación de los Service Group

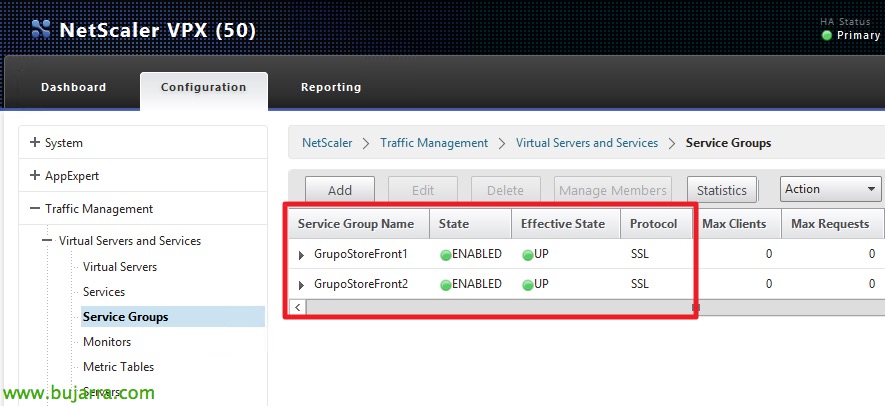

Crearemos dos grupos de StoreFronts:

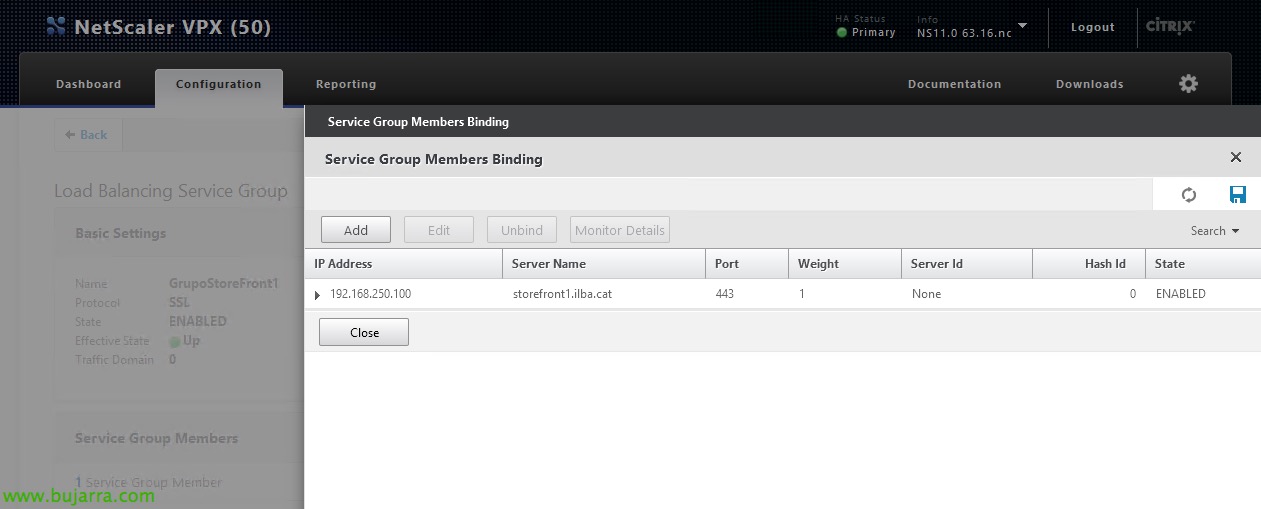

En cada uno de los Grupos, simplemente le añadiremos un único servidor de StoreFront. Como podréis ver en la captura, el grupo: GrupoStoreFront1, le he añadido únicamente el servidor storefront1.ilba.cat.

Creación de los services

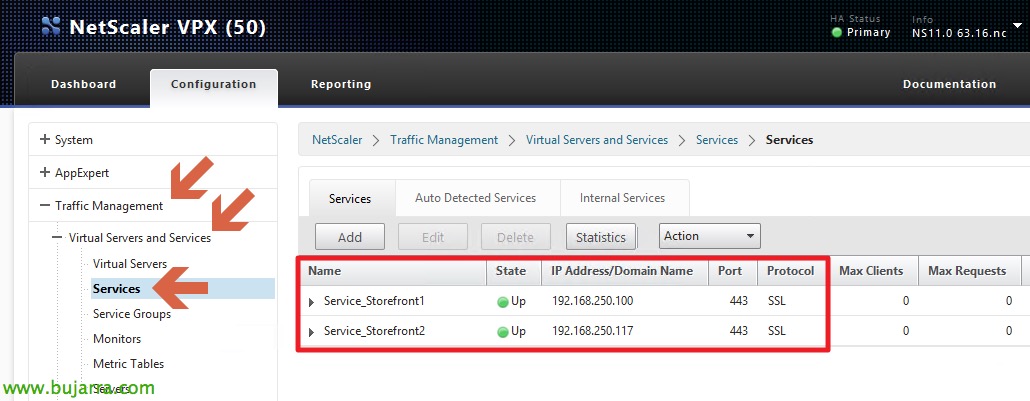

In questa sezione, enlazaremos el protocolo y puerto con nuestro servidor de StoreFront en el cual se realizará la monitoración. En mi caso he escogido monitorizar el puerto 442, pero no sarebbe mala idea aggiungere el monitor del Store que hemos creato anteriormente.

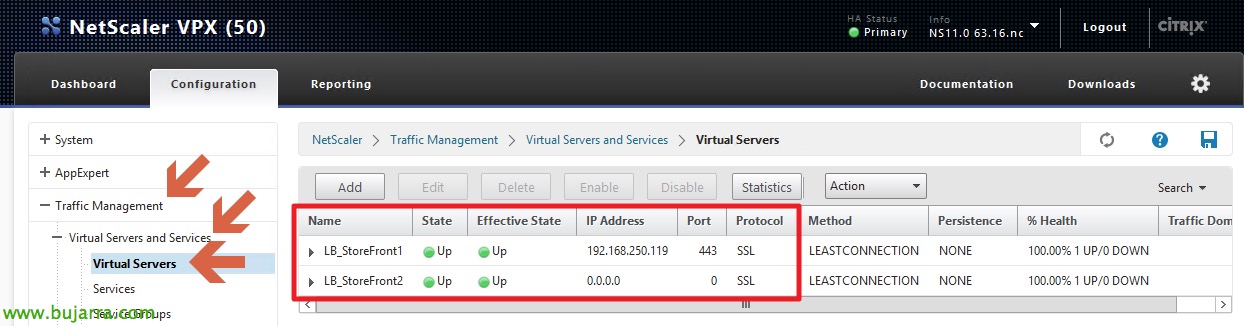

Creación de Virtual Servers

Este è il punto dove le indicaremos la IP que hemos usado, para que internamente se realice el balanceador. En mi caso es: https://storefront.ilba.cat y la IP corresponde a la 192.168.250.119. Esta es la IP y el FQDN que usará nuestro NetScaler para enviar las peticiones a nuestros Servidores de StoreFront y realizar el balanceo.

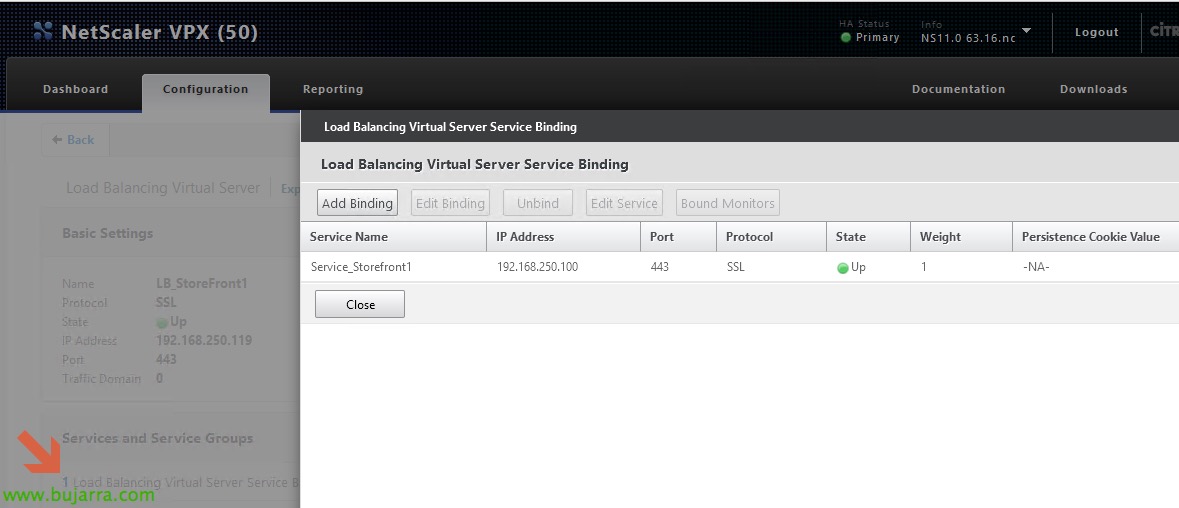

Crearemos un LoadBalancing Virtual Server, le añadiremos los certificados, le asignaremos una IP (192.168.250.119) e lo enlazaremos con il nostro servizio. In questo modo il NetScaler saprà se il server di destinazione sta funzionando correttamente o è inattivo. Ricordare che stiamo monitorando il traffico HTTPS del nostro server StoreFront di destinazione.

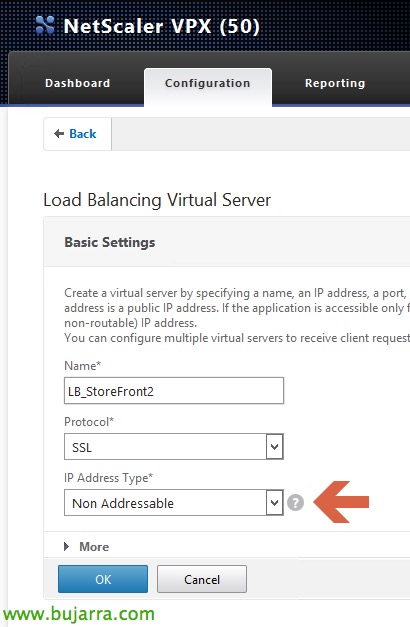

Quando creeremo il nostro secondo Virtual Server, indicheremo che è Non Addressable

Aggiungeremo i certificati, NON assegneremo un IP e lo collegheremo al nostro servizio. In questo caso lo collegheremo al nostro secondo StoreFront.

Risultato

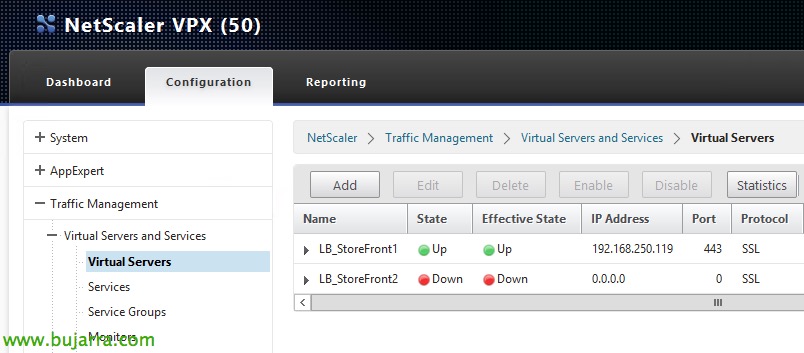

In caso di caduta del nostro primo StoreFront, il risultato sarebbe il seguente:

E in caso di caduta del nostro secondo StoreFront, il risultato sarebbe il seguente:

Espero que os sirva de ayuda!
