Instalación y Configuración de una HP StorageWorks D2D – HP D2D

Bien, en este documento veremos cómo podremos configurar el hardware sistema de copias de seguridad bajo un Backup Exec 12d, en este documento mostraremos cómo conectar este servidor que usa una red iSCSI a un servidor de backup. Necesitaremos una red a gigabit para empezar, conectaremos el D2D a esta red y el servidor de BackupExec también, lo ideal, claro es que sea una red independiente y el servidor de backup tenga un adaptador de red dedicado. Usaremos el servidor de Backup Exec para que pueda hacer los backups en las cintas del D2D o en sus discos.

HP D2D

Este sería el HP D2D en cuestión, tiene unos discos duros internos y una unidad de cinta externa, dependiendo del modelo el tamaño de los discos interno varía, en mi caso, creo que tengo como unos 750Gb internos, varios discos con un RAID5.

HP D2D

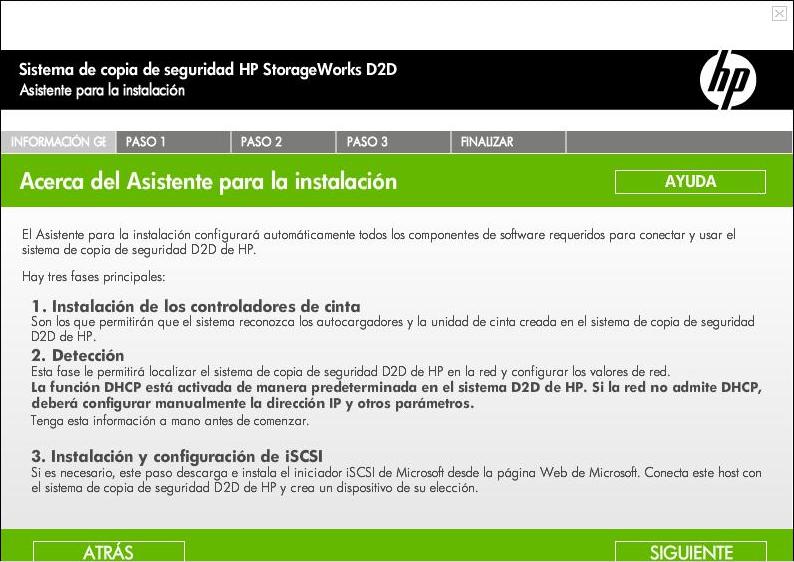

Así que en el servidor que ejecuta BackupExec tenemos que instalar los drivers o controladores de la unidad de cinta, detectar el dispositivo D2D en red, configurarle un nombre, una dirección IP y después le configuraremos los parámetros para conectarnos con iSCSI. Así que metemos el CD del Asistente de instalación del HP D2D, “Siguiente”,

HP D2D

Lo primero de todo es instalar los controladores de HP para que reconozca la unidad, así que pulsamos en “Siguiente”,

HP D2D

… esperamos mientras se instalan los drivers en el servidor…

HP D2D

Ok, pulsamos en “Siguiente”, para continuar con la instalación del D2D,

HP D2D

Ahora el asistente procederá a detectarnos el D2D en nuestra red, así que suponiendo que tenemos el D2D conectado a la red de giga con su adaptador iSCSI y nuestro servidor, pulsamos en “Siguiente”,

HP D2D

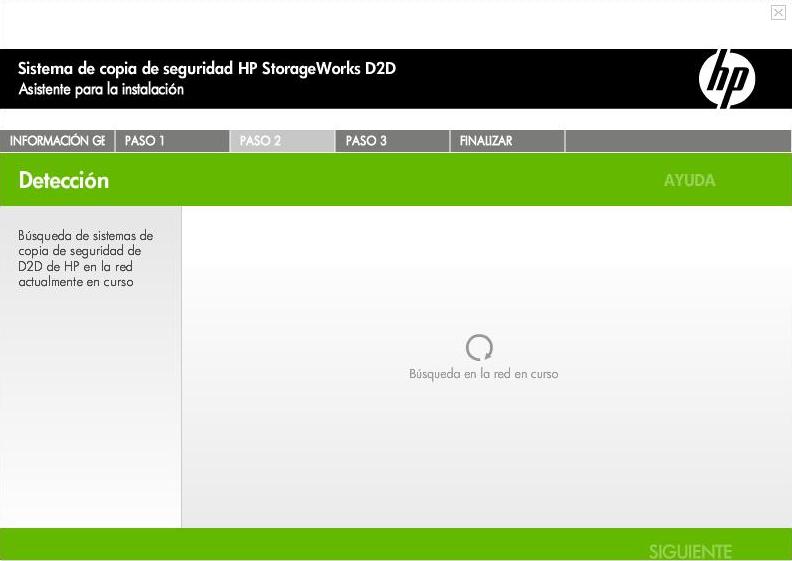

… esperamos mientras busca el dispositivo D2D en la red…

HP D2D

Nos ha detectado el D2D, tenemos que configurarle un nombre de host, una dirección IP fija y la configuración de red adicional, como la máscara de subred o la puerta de enlace, “Siguiente”,

HP D2D

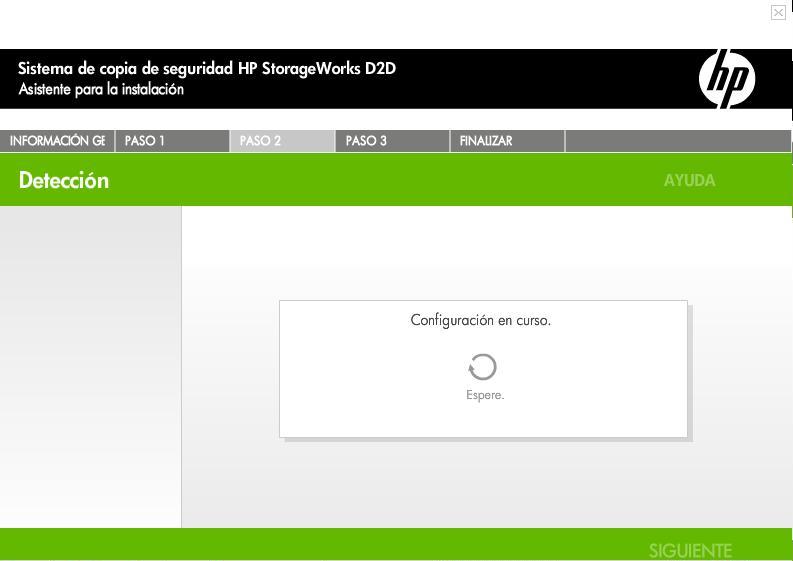

… esperamos mientras aplica la configuración anterior…

HP D2D

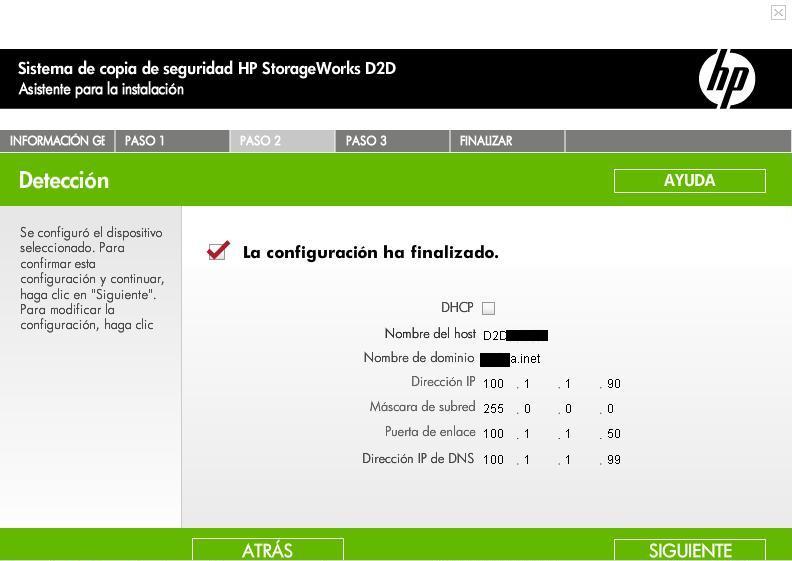

Ok, nos confirma que se ha configurado los siguientes datos. Continuamos desde “Siguiente”

HP D2D

Ahora lo que hay que hacer es instalar en nuestro servidor el iniciador iSCSI para que se conecte al D2D como si fuera una unidad local. “Siguiente”

HP D2D

Seleccionamos la opción que más nos interese, en mi caso como usaré Backup Exec para las copias de seguridad marco “Autocargador para utilizar con Backup Exec de Symantec”, si no, tenemos un par de opciones más para poder usar con otros softwares de copias o como si fuera una unidad independiente. “Siguiente”,

HP D2D

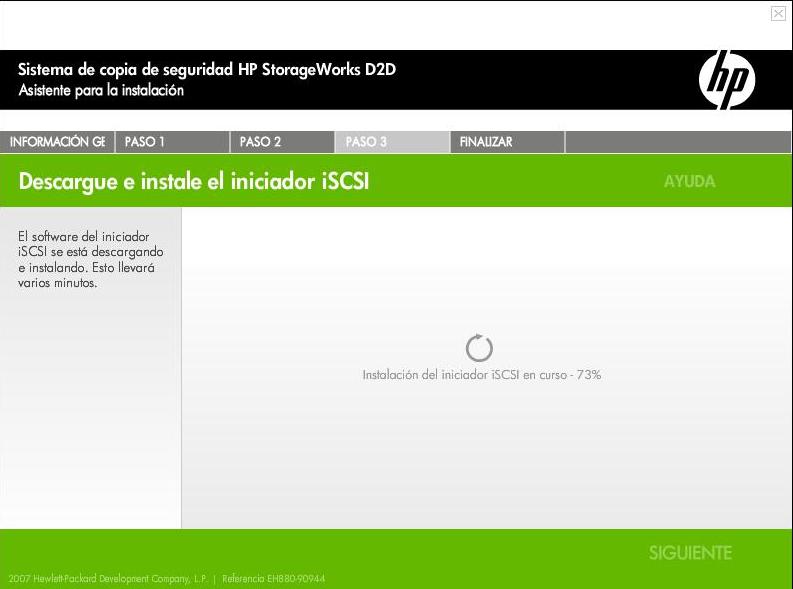

… esperamos mientras se baja el iniciador iSCSI de Microsoft…

HP D2D

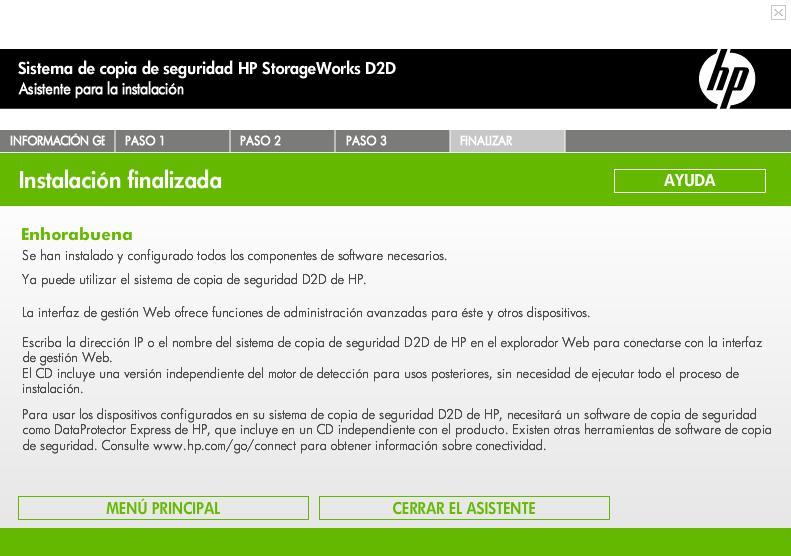

Ok, una vez el iniciador está instalado lo tendremos que configurar, para ello, cerramos el asistente desde “Cerrar el asistente”,

HP D2D

Abrimos el iniciador iSCSI desde el “Panel de control” en “Microsoft iSCSI Initiator”,

HP D2D

Tenemos que agregar el D2D, desde la pestaña “Discovery” en “Target Portals” y en “Add”,

HP D2D

Indicamos la dirección IP que le hemos asignado durante el asistente, el puerto predeterminado es el 3260, “OK”,

HP D2D

Comprobamos que salen las conexiónes y aceptamos.

HP D2D

El asistente de instalación además nos ha dejado un icono en el escritorio para administrar el D2D vía web, lo abrimos.

HP D2D

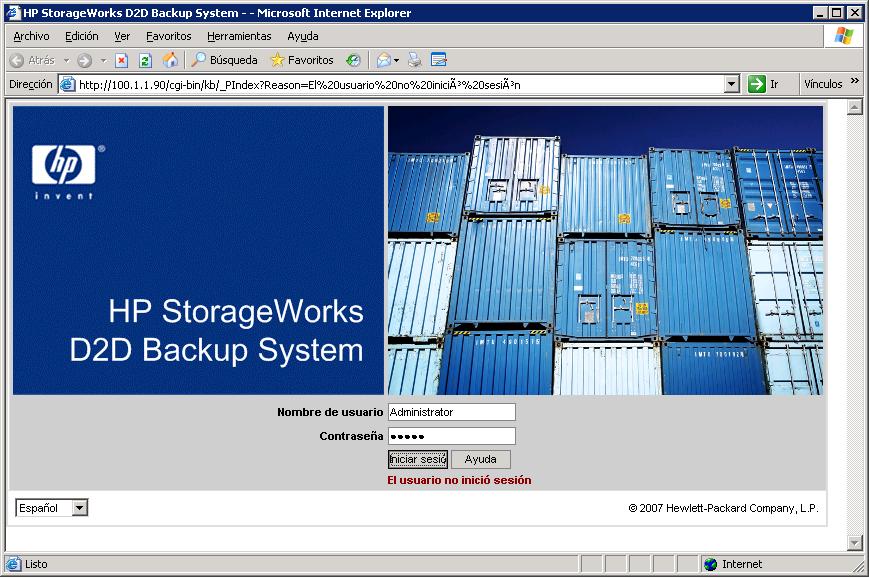

Nos logueamos con el nombre de usuario “Administrator” y contraseña “Admin”, iniciamos la sesión,

HP D2D

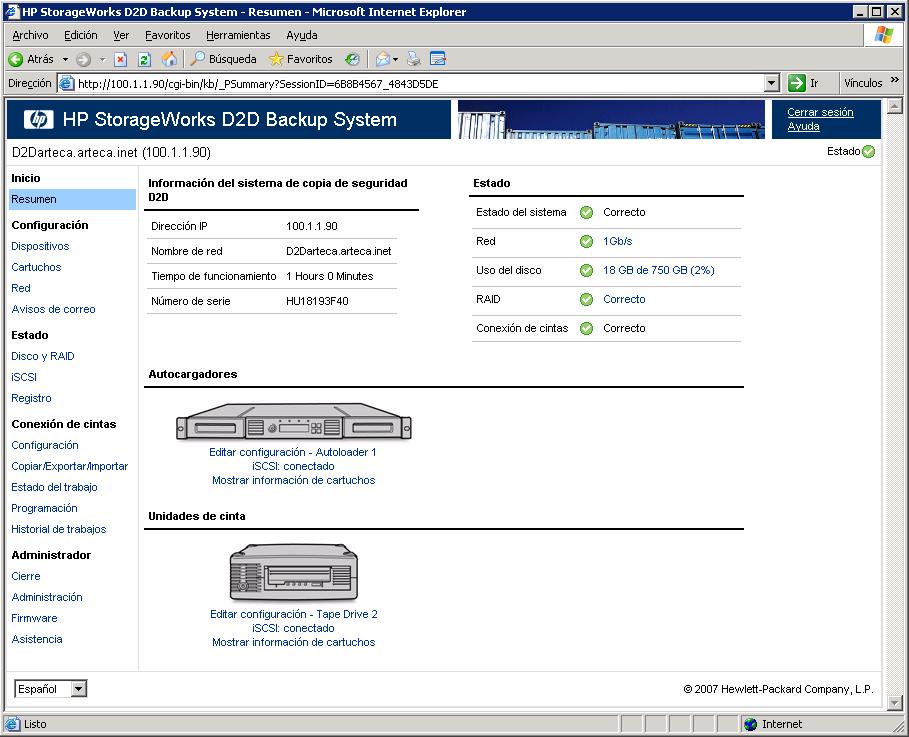

Desde esta web podremos administrar el D2D, vemos el autoloader, la unidad de cintas…

HP D2D

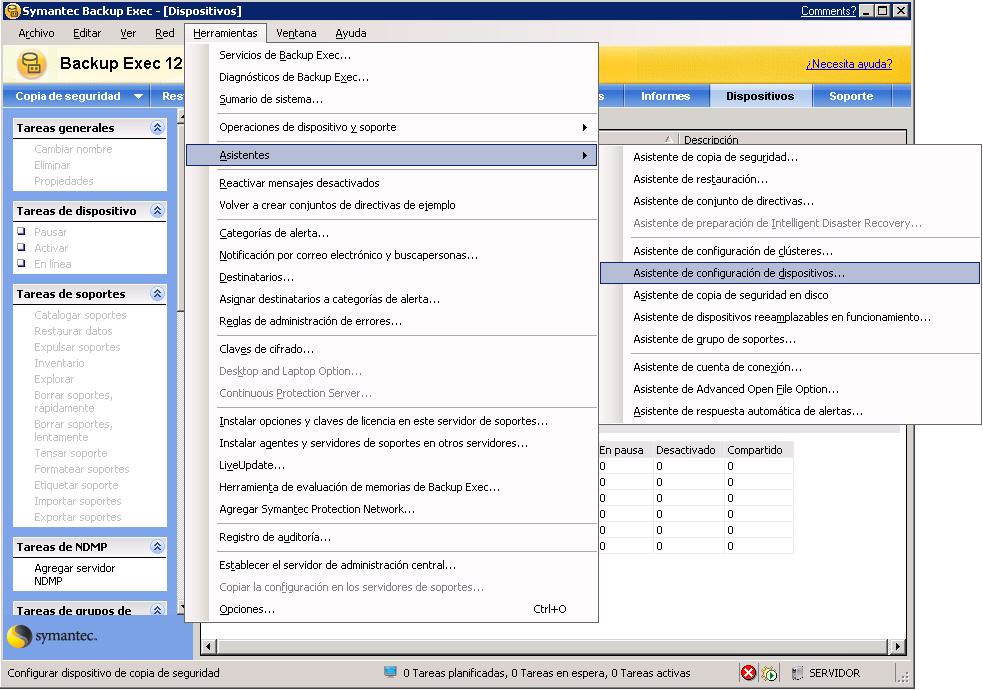

Y sin más desde el Backup Exec, tendremos que agregarlo desde “Herramientas” > “Asistentes” > “Asistente de configuración de dispositivos…”

HP D2D

Completamos el asistente para agregar o configurar los dispositivos, “Siguiente”,

HP D2D

“Siguiente”

HP D2D

Marcamos “Configurar unidades de bibliotecas robóticas” & “Siguiente”,

HP D2D

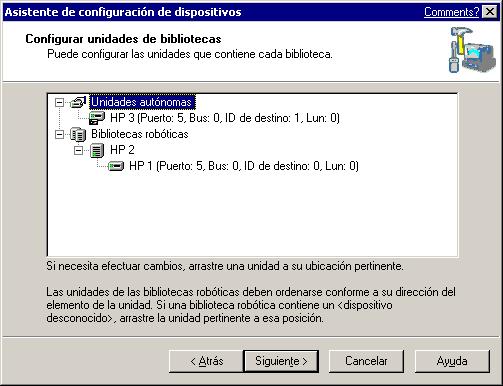

Vemos las unidades que tenemos, la unidad de cintas, la biblioteca ‘virtual’ de discos, “Siguiente”,

HP D2D

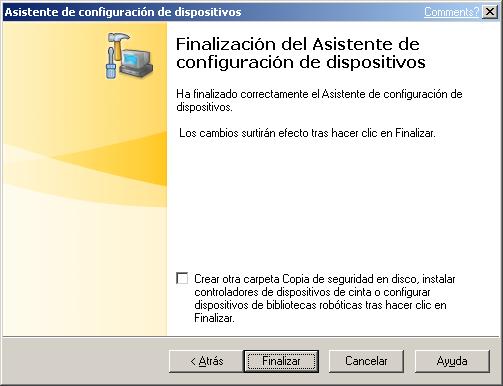

“Finalizar”,

HP D2D

Y en la pestaña de “Dispositivos” ya veremos nuestra unidad de cintas y los discos. Ya simplemente nos quedaría configurar las tareas, los soportes…
