Jugando con cubos mágicos en Home Assistant

Print Friendly, PDF & Email

Bueno, en este post vamos a intentar explicar todo el proceso que necesitamos para echar a andar los cubos mágicos estos de Xiaomi o Aqara… y poder utilizarlos para automatizar alguna tarea en nuestro Home Assistant. ¡Vamos a flipar!



Hablamos de estos cubos que puedes adquirir barato en Aliexpress o webs similares. Son una pasada, podemos utilizarlos para hacer la acción que nos interese, ya que podemos conocer su posición, o si los giramos, o si los lanzamos al aire, o si los sacudimos, o si les hacemos doble click (con los dedos) en alguna cara en particular, o si los golpeamos contra la mesa… Cada cubo tiene sensores que nos van a permitir conocer con todo detalle lo dicho, y nosotros en Home Assistant podemos hacer la acción que nos interese.

Ejemplo rápido, ponemos el logotipo de un canal de radio en cada una de sus caras, o listas de Spotify (yo que se…), y depende en qué posición le dejes y le des doble tap, o lo sacudas 2 veces contra la mesa pues te pone ese canal de radio en Volumio y lo reproduce con Snapcast en todos los altavoces de casa. Y si lo tiramos al aire y lo cogemos para la música. Y si lo sacudimos pues dice por los altavoces que es la hora de comer y que todos a la mesa. Y por supuesto, si quieres, si lo giras a un lado o al otro, ¡sube o baja el volumen!

Qué necesitamos? Pues un cubo de los anteriormente indicados que son Zigbee de Xiaomi Aqara y van con una pila del tipo CR2450. Es posible que también necesites un gateway de Zigbee como puede ser este ConBee II. Esto es necesario para poder montar una red de Zigbee si es que no la tienes, y podamos unir los cubos a nuestra red para poder detectar su estado.



Conectamos el gateway en el Home Assistant, si es una Raspberry Pi pues sin problemas en el USB y si es una máquina virtual pues lo mismo, pero le haremos pass through a la MV desde el host. Tendremos que conocer el dispositivo que es, cómo nos lo reconoce Home Assistant; para ello, desde “Supervisor” > “System” > “Host System” > “Hardware” lo tendremos y nos pondrá algo como:

serial:
...
  - /dev/ttyACM0
  - >-
    /dev/serial/by-id/usb-dresden_elektronik_ingenieurtechnik_GmbH_ConBee_II_DEXXXXXXX-if00
...



Así que ahora podremos instalar deCONZ, lo buscaremos desde “Supervisor” > “Add-on Store”. Y por supuesto lo instalamos. Lo único a tener en cuenta antes de arrancar el servicio es que en la pestaña “Configuración” indicaremos pues quien es el dispositivo Zigbee gateway, o sea, el ConBee de marras mediante esta simple línea:

device: /dev/ttyACM0



En el Add-on de deCONZ pulsamos en “Open Web UI”, ahí a “Phoscon”.



Deberemos establecer una contraseña para acceder a nuestro Phoscon-GW,



E ignoramos estos asistentes y cerramos pulsando “Proceed without lights”,



Dentro de la GUI iremos a “Devices” > “Switches” y pulsamos en “Add new switch”.



Será el momento de emparejar nuestro dispositivo Zigbee, en este caso hablamos de un cubo mágico de estos de Xiaomi. Para ello, abrimos el cubo con cuidado, tendrá uno de los lados una rajita por donde podremos meterle el accesorio que nos vino o un destornillador fino para acceder a un botón que tiene, que simplemente lo pulsaremos 1 vez.



Tras ello, veremos cómo nos detecta el cubo, pulsamos en “Ready”, ¡ya lo tenemos!



Ahora podemos ver con todo detalle el estado del cubo, donde veremos los códigos de estado y el ángulo de giro.

Venga, vamos a jugar ahora un poco y a descubrir cómo funciona el cubo, a ver cómo lo explico… Lo primero, el código son 4 dígitos, el primer dígito será el lado de la cara que está actualmente arriba. Te recomiendo que con un lápiz le escribas la numeración correspondiente a cada lado. Al girar el cubo de un lado a otro, el código mostrará A00B, cuando A hemos dicho que es el lado actual que mira para arriba, y B será el lado del que viene. Si lo deslizamos un poco (sacudida leve) nos sustituirá B por un 0. Si le damos 2 golpecitos encima o contra la mesa/superficie, la B la sustituirá por A, quedando A00A (repito, siendo la A el lado que queda mirando hacía arriba). Si lo agitamos/sacudimos fuerte obtendremos el código 7007. Si lo lanzamos al aire y lo cogemos obtendremos el código 7008. Y así echamos la tarde, tenemos algún código más, pero para ir empezando suficiente ¿no?. ya jugaremos con los giros/ángulos en otro momento.



Total, que si vamos a nuestro Home Assistant, veremos que nos ha detectado el gateway de deCONZ, y si no es así, podemos buscar nosotros mismos la integración. En este caso pulsaríamos en “Configurar”. Y no recuerdo, pero si no os detecta el gateway, reiniciar Home Assistant y así nos aseguramos de cumplir el ciclo e igual os lo detecta más rápido.



Sí cariño, digo, “Enviar”,



Y pulsamos en “Terminar” nada, no lo metemos en ningún área en particular, si eso, otro día.



Desde Home Assistant, también podremos ir escuchando los eventos que emite deCONZ, para ello, desde “Herramientas para desarrolladores” > “Eventos” > “Escuchar eventos”, escibimos ‘deconz_event’ y a “Empezar a escuchar”. Y movemos el cubo, etc y veremos cómo refleja el resultado en el evento recogido.



Y luego ya será hacer automatizaciones, para que dependiendo del código que obtengamos que haga alguna cosa, ponga una canción, una lista de Spotify, un canal de TV… en este caso, al recibir el código 7007 pues dirá por los altavoces que es la hora de comer, además con frases random, para que no aburra siempre con la misma.

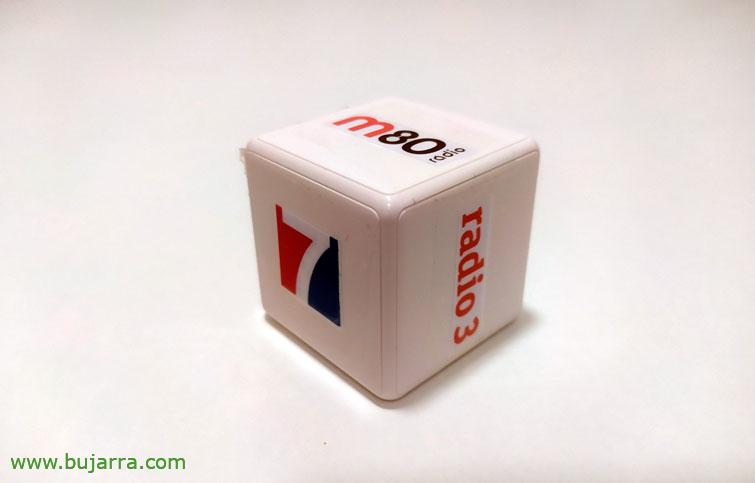

Luego ya le pones unas pegatinas, o le imprimes y se lo pegas y listo! Un objeto inteligente más en casa, que es súper curioso y seguro que en casa gusta, o ideal para un regalo a un amig@ friki, para hacer con los hij@s…
