2Équilibreur de charge X – 2x Serveur d’applications

2X Load Balancer y 2X ApplicationServer pour Microsoft Terminal Services et Citrix,

Ce document montre comment utiliser une alternative Citrix pour la publication d’applications, basé sur la société de distribution de logiciels 2X vers les PC ou les clients légers. Cela nous permettra de nous connecter aux deux applications, et postes de travail à distance rapidement et en toute sécurité, à partir de n’importe quel appareil et en ayant les applications de manière centralisée.

Installation du Load Balancer et de 2X ApplicationServer – ICI
Configuration du Load Balancer et de 2X ApplicationServer – ICI
Installation du client 2X ApplicationServer – ICI
Utilisation du client 2X ApplicationServer – ICI
Configuration du serveur de sauvegarde – ICI
2Portail Web X ApplicationServer – ICI

Installation du Load Balancer et de 2X Application Server,

Nous devons télécharger le logiciel depuis le site officiel de 2X, www.2x.com, De là, nous aurons accès au Load Balancer et à l'ApplicationServer, Nous installons le package contenant les deux, Ou seulement ce qui nous intéresse.

Nous exécutons l'installation, et nous suivons le magicien, “Prochain”,

Nous acceptons le contrat de licence, “J’accepte les termes du contrat de licence” & “Prochain”,

Nous sélectionnons le chemin d'installation pour 2X, Faire défaut: “C:Fichiers programme2XApplicationServer” & “Prochain”,

Nous avons deux options, Si ce qui nous intéresse est un serveur unique, ne publier des applications que sur un seul serveur Terminal Server, Marque “Édition Petites et Moyennes Entreprises”. Et si nous avons plusieurs serveurs, ce qui est normal et que nous voulons faire un équilibrage de charge et avoir plusieurs serveurs avec des applications publiées, nous installerons “Édition Entreprise”, “Prochain”,

Nous sélectionnons les composants que nous voulons avoir installés, dans mon cas une installation complète: “2X ApplicationServer et LoadBalancer” qui est le service qui nous permettra de publier des applications et de faire un équilibrage de cette charge, “2X Terminal Server Agent” pour le sujet de l'équilibrage nous avons besoin que tous les serveurs TS l'aient installé, et “2X Client Gateway” installe le client et la console d'administration “2X Management Console”. “Prochain”,

Nous donne un avertissement qu'il faut libérer le port 80 para el tunel entre el cliente y el servidor, lo tendremos en cuenta de no tenerlo ocupado con otro servicio, autrement, podemos cambiarlo de puerto o incluso usar 443, “Prochain”,

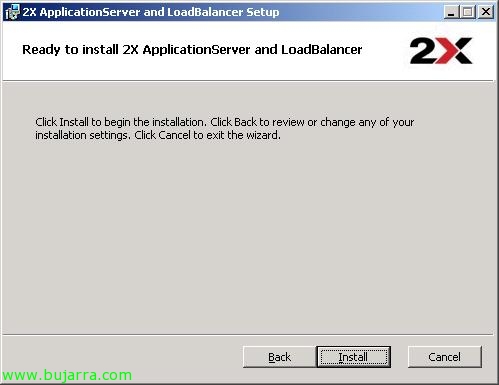

Pas mal, Pressé “Installer” para instalar ya,

… Patientez quelques minutes…

Finalizó correctamente la instalación,

Configuration du Load Balancer et de 2X ApplicationServer,

En esta parte veremos como configurar el balanceo de carga entre los servidores 2X, cómo publicar aplicaciones y algún aspecto más,

Abrimos la consola de 2X, le “2x Serveur d’applications & LoadBalancer Console”, si es la primera vez que la abrimos nos indicará que no hay ningún servidor configurado, así que para buscar uno pulsamos en “Oui”,

Nos muestra estos dos servidores (“Courant continu” es el servidor 2X, el actual; y el otro, DESKTOPSERVER es uno que tiene Terminal Services instalado), ce que nous allons faire est d'installer l'agent sur le deuxième serveur pour effectuer ce équilibrage de sessions TS, nous sélectionnons ce serveur et cliquons sur “Installer l'agent”,

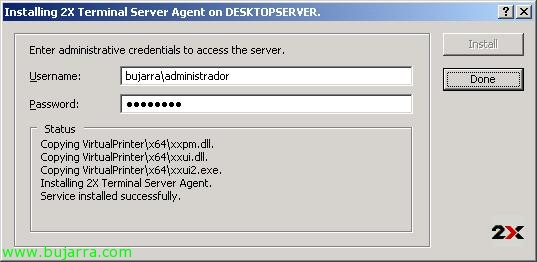

Nous indiquons les identifiants pour installer le “2X Terminal Server Agent” et cliquez sur “Installer”,

… nous attendons pendant l'installation…

Pas mal, Cliquez sur “Donner” parce qu'il a été installé correctement,

Nous voyons que c'est OK et qu'il nous montre quels services utilisent les deux serveurs, nous voyons que les deux ont Terminal Server et que l'un d'eux en plus a Citrix Metaframe (pas nécessaire!), “D’ACCORD”,

Nous voyons que nous avons déjà les deux serveurs dans la ferme/communauté, si nous voulons en ajouter plus, nous le ferons depuis “Ajouter…” ou en les recherchant depuis “Trouver…”. Ce que nous allons faire maintenant est de créer un groupe de Terminal Server pour que lorsque nous publions les applications, nous le fassions directement sur un groupe et non sur un serveur, Nous cliquons donc sur “Ajouter…”,

Nous indiquons un nom au groupe et ajoutons les serveurs qui nous intéressent, Cliquez sur “D’ACCORD”,

Nous voyons déjà le groupe et les serveurs qui lui appartiennent.

Sur le “Équilibrage” Nous avons la méthode qui sera utilisée pour réaliser l'équilibrage, Il est normal de le faire par ressources (“Basé sur les ressources”) Et nous pouvons sélectionner avec quels compteurs, Si par sessions d'utilisateurs, Mémoire utilisée ou CPU. De plus, nous pouvons permettre que les utilisateurs se reconnectent à leurs sessions déconnectées (“Se reconnecter aux sessions déconnectées”) Ou limiter à chaque utilisateur un bureau (“Limiter l'utilisateur à une session par bureau”).

Dans la partie de “Publication” es donde veremos y publicaremos las aplicaciones, grupos de aplicaciones, contenidos, Bureaux, aplicaciones predefinidas… Cliquez sur “Ajouter…” para publicar una,

En este caso publicaremos un programa normal, Cliquez sur “Application” & “Suivant”,

Seleccionamos si en concreto estará sólo en un servidor o en todos, lo ideal es que todos los servidores tengan las mismas aplicaciones instaladas y en los mismos directorios. “Suivant”,

Et dans “Cible” buscamos la aplicación que queramos publicar desde el botón “…”, en este caso vamos a publicar algo rápido, el Bloc de Notas, cambiamos los parámetros que nos interesen, cómo el nombre, la descripción, el icono y en “Paramètres avancés…” tenemos más interesantes, además podemos ponerle parámetros a la aplicación… “Suivant”,

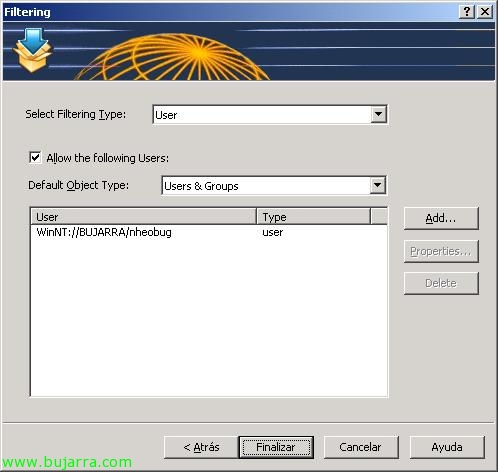

Nous pouvons publier cette application pour tout le monde ou la filtrer par utilisateurs, groupes ou équipes. Dans mon cas, par utilisateurs et j'ajoute à partir “Ajouter…” des comptes utilisateurs qui m'intéressent dans l'Active Directory, dans ce cas ce sera pour l'utilisateur nheobug. “Fin”,

Nous voyons les applications publiées, dans ce cas uniquement le Bloc-notes et son résumé. Nous allons en ajouter plus, pour les organiser en groupes, Cliquez sur “Ajouter…”

Choisir “Groupe d'Applications”, “Suivant”,

Nous indiquons un nom au groupe et une description, “Suivant”,

Nous pouvons, comme avant, organiser et indiquer qui va voir ce groupe et qui peut y accéder, “Fin”,

Maintenant nous pouvons déplacer les applications à l'intérieur du groupe pour bien l'organiser, En appuyant sur “Déplacer vers le haut” ou “Déplacer vers le bas”. Vamos a publicar un escritorio remoto, Cliquez sur “Ajouter…”,

Nous sélectionnons le type d'application à “Bureau” & “Suivant”,

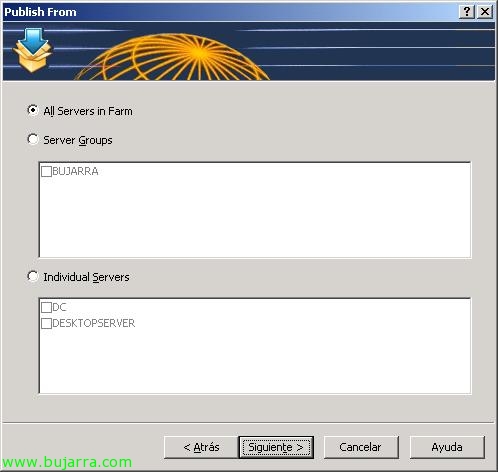

Nous sélectionnons depuis où nous voulons le publier, depuis tous les serveurs membres de la ferme, “Suivant”,

Et ici nous indiquons le nom du bureau, du serveur de destination, nous pouvons changer l'icône et personnaliser plus d'options depuis “Paramètres avancés…”, définir une résolution d'écran, “Suivant”,

IDEM, nous personnalisons les autorisations d'accès et “Fin”,

Plus d'options de publication, nous pouvons publier des applications déjà pré-définies, voyons-les, depuis “Ajouter…”,

Choisir “Applications pré-définies” & “Suivant”,

Nous avons ces possibilités, plusieurs options du Panneau de configuration… la plus intéressante est celle des imprimantes au cas où ils auraient des problèmes pour définir l'imprimante par défaut (“Imprimantes et Faxes”), aunque podemos echar un vistazo a este documento de cómo publicar aplicaciones raras – ICI.

Y finalmente veamos cómo se publica un documento, un fichier, lo que es un contenido, Cliquez sur “Ajouter…”

Choisir “Document” & “Suivant”,

Seleccionamos el tipo de fichero que nos interesa, si no sale indicamos la extensión, en mi caso publicaré un video, un avi, je coche “Película de vídeo (*.avi)” & “Suivant”,

Este video estará disponible en ambos servidores, “Suivant”,

Lo primero es agregarla desde “Cible” pulsando en el botón “…” y posteriormente ya modificamos los valores que nos interesen, cómo el nombre, description… “Suivant”,

Comme avant, establecemos si queremos unos usuarios para acceder a dicho contenido, groupes ou équipes. “Fin”,

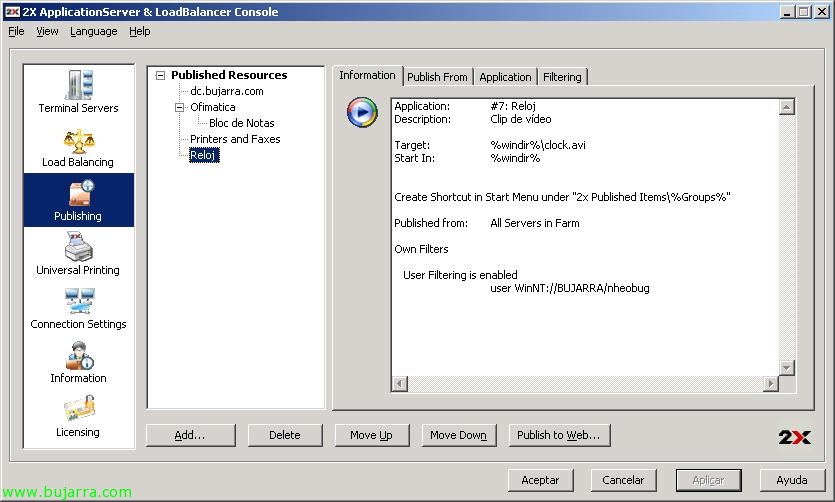

Comprobamos las aplicaciones que tenemos publicadas y sus detalles.

Sur le “Impression Universelle” nous avons deux serveurs qui ont le pilote universel activé au cas où un utilisateur emporterait son imprimante et que les pilotes de celle-ci ne sont pas sur les serveurs 2X.

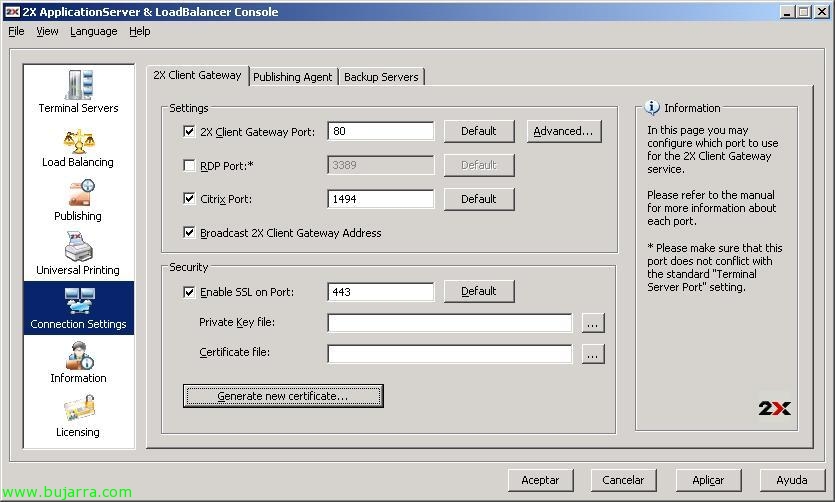

Dans “Paramètres de connexion” nous avons les ports utilisés par 2X. Par exemple “2Port de passerelle client X” ce sera le port utilisé par le client 2X pour se connecter au serveur passerelle de 2X, ainsi que quels sont les ports RDP et ICA si nous n'utilisons pas ceux par défaut. Ce que je ferai sera de chiffrer le trafic entre le client et le serveur pour une plus grande sécurité, j'utiliserai le port 443tcp HTTPS au lieu du 80tcp HTTP, pour cela je cocherai “Activer SSL sur le port” et j'ajouterai un certificat pour cette fonction. Lo ideal es comprar un certificado válido y lo agregamos en “Private Key file” et “Certificate file”, Mais si ce n’est pas le cas,, podemos usar uno nuestro no confiable por parte de los clientes, les dará una alerta y punto, Cliquez sur “Generate new certificate…”

Seleccionamos los bit’s de encriptación, 1024, 2048 ou 4096 y rellenamos los datos para el certificado y donde lo guardaremos, “Sauvegarder”, así ya tendremos nuestro propio certificado.

Sur le “Publishing Agent” simplemente son los puertos que usarán los agentes para conectarse entre ellos, los predeterminados son 20002 pour “2X Publishing Agent Port” et 20003 pour “2X Terminal Server Agent Port”. Seleccionamos la autenticación si queremos que sea sólo para un dominio en concreto o para todos en los que se confía.

Et sur le “Backup Servers” veremos cuales son los servidores de respaldo, en este caso por ahora no tenemos ninguno, si se nos cae este servidor los usuarios no tendrían balanceo y podrían irse al otro servidor, pour cela, debemos agregar un servidor por lo menos, o lo buscamos “Trouver…” o manualmente, “Ajouter…”

Seleccionamos el servidor que nos interese como servidor de backup y pulsamos “D’ACCORD”,

“Oui” para instalar el 2X Backup Server en este servidor,

Metemos los credenciales para instalar con permisos en dicho servidor y pulsamos “Installer”,

… Nous attendons qu’il soit installé…

Pressé “Donner” ya que se ha instalado bien.

Aquí comprobamos cual es el servidor Master y cuales los backups.

Dans “Information”, tenemos la pestaña “Statut” où nous viendront les informations de tous les serveurs, leurs états…

Sur le “Notification” nous pourrons configurer des notifications et qu'elles soient envoyées par mail ou laissent simplement des alertes sur un serveur…

Sur le “Journalisation” nous pourrons activer l'enregistrement de tout ce qui se passe sur les serveurs, type audit.

Sur le “Mise à jour du logiciel” nous pourrons mettre à jour le logiciel de 2X depuis “Vérifier maintenant…”

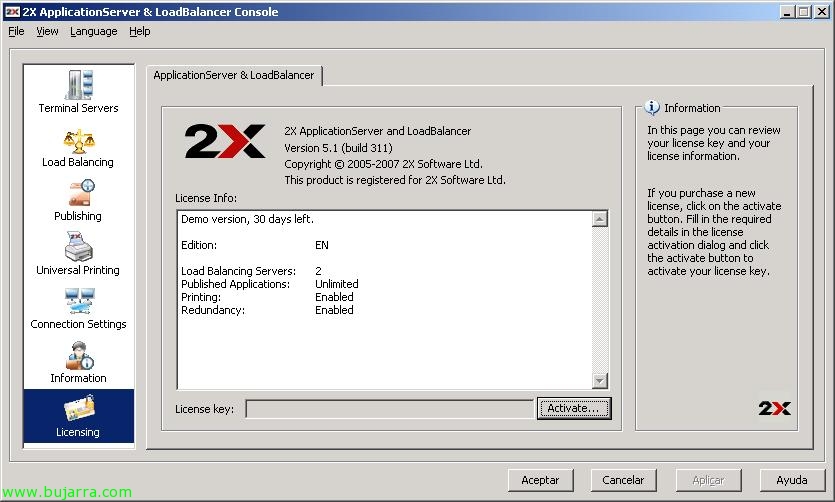

Sur le “Licences” c'est là que nous pourrons gérer le sujet des licences.

Installation du client 2X ApplicationServer,

Nous pouvons télécharger gratuitement le logiciel depuis le site web de 2X, www.2x.com, ce sera le logiciel que nous utiliserons pour connecter nos PC aux serveurs 2X.

Nous exécutons l'installation, passer l'assistant, “Prochain”,

Nous acceptons la licence, “Prochain”,

Nous sélectionnons le chemin d'installation pour le client, Faire défaut: “C:Dossiers de programme2XApplicationServer Client”, “Suivant”,

Si nous cliquons sur “Installer” l'installation côté client va commencer…

… Espoir…

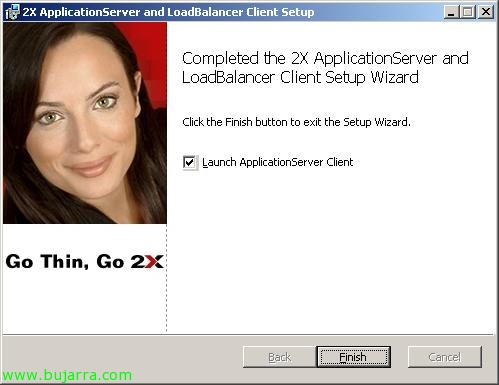

Nous marquons le chèque “Lancer ApplicationServer Client” pour exécuter le client et tester la connexion avec les serveurs 2X, “Finir”,

Utilisation du client 2X ApplicationServer,

Ici, nous montrerons comment configurer la partie client pour accéder au serveur 2X. Il est clair que si nous accédons depuis l'extérieur, les ports à utiliser dépendront de la configuration par le Gateway si par le 80, ou au contraire par la couche sécurisée utilisant SSL par le 443.

La première fois que nous ouvrons le client, il nous dira qu'il n'est pas configuré, si nous sommes sur le LAN, nous pouvons lui dire “Oui” pour qu'il recherche les serveurs sur le réseau de façon simple. Il est normal de le configurer manuellement, donc je vais indiquer “Non”.

Nous allons “Outils” > “Options…”

Et nous configurons le client, de la “Généralités”; indiquons quel est le serveur principal, le serveur secondaire ou de secours et le port qu'il utilisera, dans ce cas ce sera une connexion sécurisée utilisant uniquement le 443tcp, type de connexion: “Mode SSL”. Nous pouvons également configurer la profondeur de couleur à partir d'ici, normal sera “Haute Couleur (16 mors)”. Nous indiquons déjà si nous voulons à partir d'ici l'utilisateur et le mot de passe que nous utiliserons pour accéder à ces applications.

Sur le “Ressources Locales” nous pouvons configurer la partie son si nous voulons qu'il y ait ou non, les combinaisons de clavier, si nous voulons que les lecteurs de disque locaux soient accessibles depuis les serveurs, les imprimantes et les ports série.

Sur le “2X Impression Universelle” nous pourrons configurer sur quelle imprimante nous imprimerons depuis ce client, si sur l'imprimante par défaut, si nous la sélectionnerons avant d'imprimer, nous pouvons spécifier une ou elle nous sera directement affichée à l'écran.

Sur le “Paramètres avancés” nous pouvons personnaliser un peu plus le client, ainsi que sélectionner une langue pour lui ou rechercher des mises à jour. Accepter,

Nous verrons automatiquement les applications auxquelles nous avons accès avec l'utilisateur avec lequel nous nous sommes connectés et il ne reste plus qu'à exécuter une en particulier.

La première fois que nous l'ouvrirons, il nous informera que le certificat est signé par le serveur lui-même et que nous savons si nous devons lui faire confiance, nous marquons le contrôle de “Ne plus me demander” et nous appuyons sur “Oui”. C'est parce que nous n'utilisons pas un certificat d'une autorité de certification de confiance.

Nous verrons cette connexion… chargement des composants, connexion…

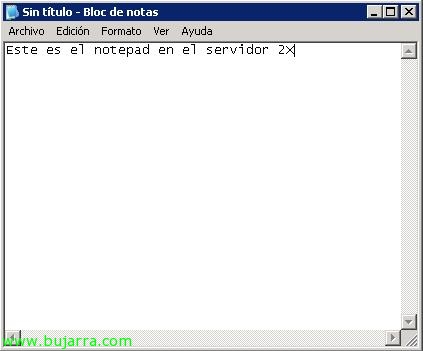

Et ici nous aurions l'application distante exécutée depuis le client, toutes les ressources vont vers le serveur et logiquement ce ne seront pas ce type d'applications que nous publierons mais quelque chose que les clients n'ont pas besoin d'avoir installé.

Configuration du serveur de sauvegarde,

Nous verrons simplement les options que nous avons depuis le serveur de secours,

Nous nous connectons à lui et ouvrons la console de “2Console X ApplicationServer et LoadBalancer”, nous verrons une petite partie de “Information” avec les Logs et l'état du serveur.

Dans “Sauvegarde” c'est là que nous verrons la possibilité de le promouvoir comme serveur principal, si le principal venait à tomber pour une raison quelconque, En appuyant sur “Promote to Master”.

2Portail Web X ApplicationServer,

Nous pouvons simplement configurer un serveur web pour qu'il utilise des fichiers de configuration que nous pouvons configurer, ce seraient les étapes.

Si nous ouvrons la console du serveur et que nous allons à “Publication”, nous avons une option appelée “Publish to Web…”

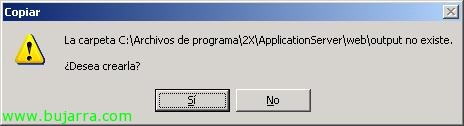

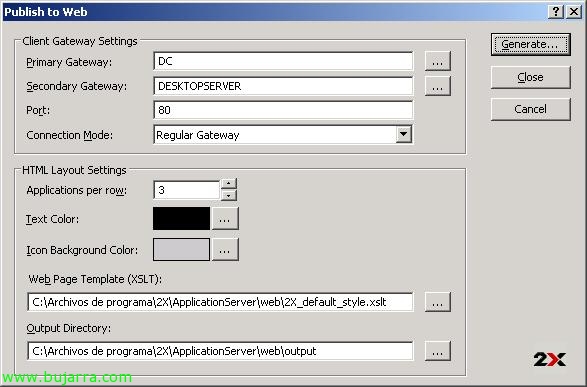

Nous configurons les paramètres et dans “Output Directory” c'est là que nous configurerons la destination des fichiers qu'il créera pour nous, Cliquez sur “Générer…”
