Citrix NetScalerとSCOMの統合 2012 R2の

オスカー・マスの文書の一部を残します, ご興味をお持ちいただければ幸いです! 私たちが実装するシステムにおいて最も重要なことの1つ, 当該システムの監視ですか. MicrosoftとCitrix, 私たちのシステムを監視する可能性を与えてください, System Center Operations Manager ツールの使用, SCOMとしてよく知られています. 業界の古い私たちのために, このツールはMOMとして知られています (Microsoft Operations Manager).

論理的なスキームは次のようになります.

Citrix NetScalerがすでにインストールおよび構成されていること、およびMicrosoft System Center Operations Managerをベースとして開始します 2012 R2の (SCOMについて 2012 R2の). この投稿では, この 2 つのシステムの実装方法については説明しません, 私たちが行うことは、SCOMを設定することです 2012 R2の, NetScalerを監視できるようにするため.

非常に長い投稿であること, 私はそれをセクションに分けました, もっと楽しくするために.

システムの準備
管理パックのインストール
ルールが有効
管理パックの作成
ルールの作成
NetScalerの構成
アカウント作成
Netscalerのご紹介

システムの準備

取るべき最初のステップの1つ, は、サーバーの逆解像度が正しいことを確認することです, System Center Operations Manager 以降 2012 R2の (SCOMについて 2012 R2の) 逆を使用して、さまざまな構成で教えてくれる名前を示します.

これは、NetScalerおよびSCOMのIPアドレスに対してnslookupを使用することで簡単に実行できます.

System Center Operations Manager サーバー上 2012 R2の (SCOMについて 2012 R2の), SNMP機能を追加します, これにより、後でNetScalerで構成するSNMPフレームを受け入れます.

SNMP サービスの場合, どのホストからでも荷物を受け入れることをお知らせします. ラボであること, SNMPパッケージなら何でも受け付けます, ただし、本番環境では、ネットワークから必要な機器へのアクセスのみを許可することをお勧めします, 監視する予定のもの.

設定が完了したら、「SNMPサービス」サービスを再起動します, 当社のシステムに適用される変更のため. System Center Operations Managerのファイアウォールを確認してください 2012 R2の (SCOMについて 2012 R2の) SNMPトラフィックの侵入を許可します.

管理パックのインストール

Citrix NetScaler Operation Manager Packは、Citrixの公式Webサイトからダウンロードする必要があります (ログインが必要です).

NetScaler Operation Managerパック, は、それらをNetScalerシステムに適用できるようにするためのモニターとルールを提供します.

「NetScaler Management Pack for NetScaler 10.5」パッケージをSystem Center Operations Managerサーバーにインストールします 2012 R2の (SCOMについて 2012 R2の) そして、パスにMP拡張子を持つテンプレートが残った理由を確認できます: 「C:\Program FilesCitrixNetScalerSystemCentermp". 「管理」オプションから、管理パックをインポートします, 次のようにインストールしました.

クリック “取り付ける”,

System Center Operations Manager システムに正常にインポートされたことを確認します 2012 R2の (SCOMについて 2012 R2の) [管理] メニューの [管理パック] オプションから.

監視オプションでは、新しいツリーが作成されたことを確認でき、このツリー内で「デバイスの状態」と呼ばれます, 2つのサブセクションがあります:

アクティブデバイス: このセクションでは、スタンドアロンシステムと高可用性のシステムの主要デバイスについて説明します (は)
すべてのデバイス: すべてのシステムが見つかります, High Availabilityシステムの一次および二次lyspositivesを備えたスタンドアロン (は)

ルールが有効

System Center Operations Manager にインストールしたルールを既定にします。 2012 R2の (SCOMについて 2012 R2の) 彼らは障害者として来ます.

私たちが行うことは、「オーサリング」オプションからそれらを有効にし、そこから「ルール」に移動し、次に “変更スコープ”.

「citrix」という単語のみを検索し、すべてのターゲットを選択するように指示します.

管理パックの作成

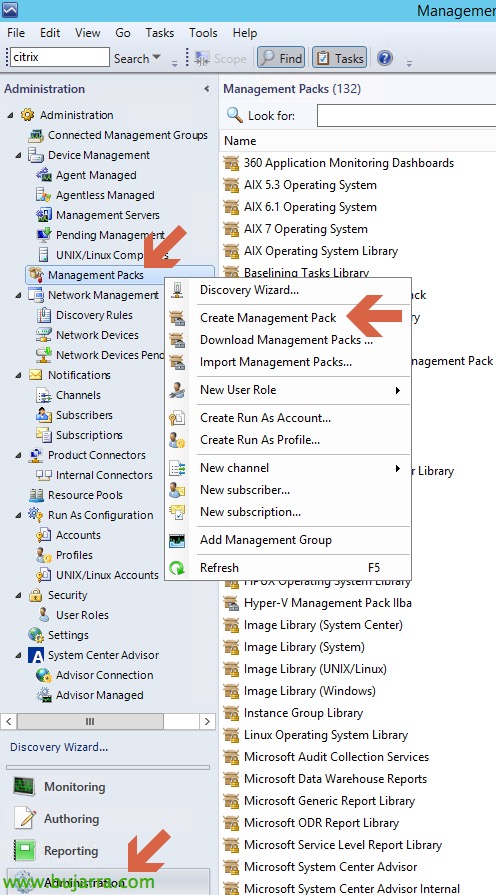

Management Packを作成します.

名前とバージョンを示す.

ルールの作成

このセクションでは、System Center Operations Managerが監視するルールを構成します 2012 R2の (SCOMについて 2012 R2の).

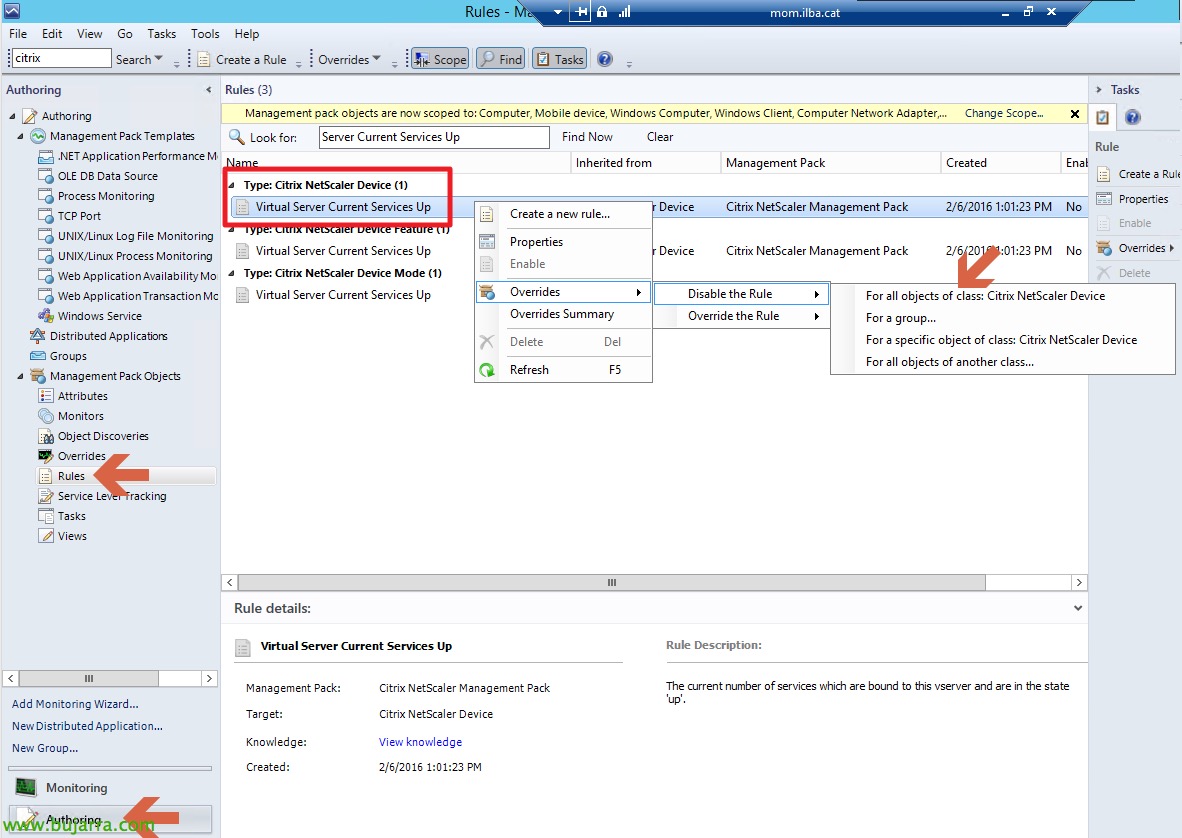

私は、サービスが正しく機能していることを示すルールを取りました (サーバの現在のサービスUP), しかし、もっとたくさんあり、それらの多くは非常に興味深いです.

値を上書きして管理パックに追加するように指示します.

NetScalerの構成

このセクションの内容, NetScalerを構成して、System Center Operations Managerが 2012 R2の (SCOMについて 2012 R2の) 当社のNetScalerから情報を収集できる.

コミュニティを創ります: ネットスケーラー,

また、System Center Operations Manager サーバーもご案内します 2012 R2の (SCOMについて 2012 R2の).

アカウント作成

NetScalerでの認証に使用するアカウントを作成します.

から “行政” > “アカウント” > “実行アカウントの作成…”

説明的な名前とアカウントの種類を示します,

NetScalerへのログイン資格情報を提供します. デフォルトのユーザ名とパスワードは nsroot であることに注意してください.

NetScalerの発見

このセクションでは、NetScalerについて説明します.

検出ウィザード, デバイスがSNMPを使用していることをお知らせします (ネットワークデバイス).

アカウントを作成します, コミュニティの名前を教える.

わかりやすい名前を付けます,

上記で定義したSNMPコミュニティを示します,

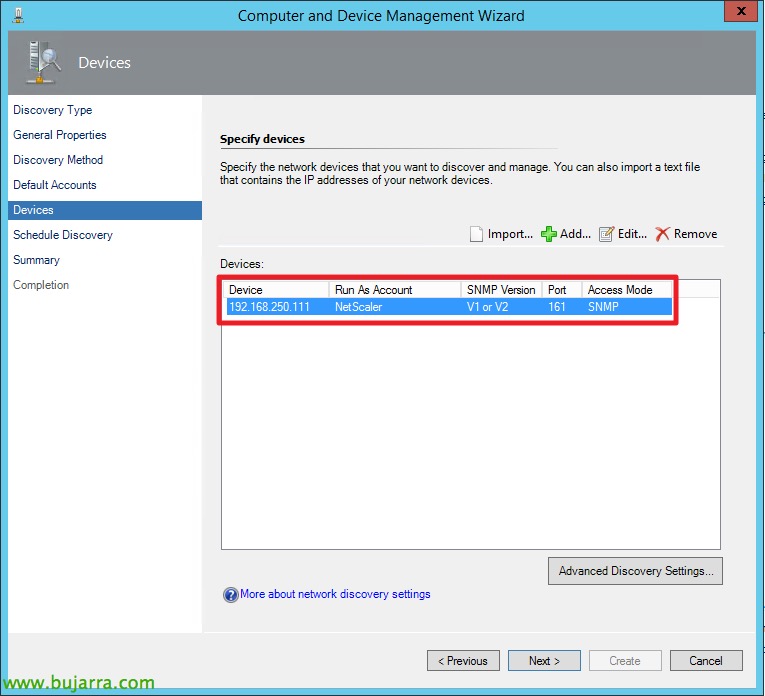

そして、NetScalerアプライアンスを追加してウィザードを終了します, IPを追加する.

ウィザードが終了したら, 私たちのNetScalerを発見させてくれるでしょう, スクリーンショットに示すように、NetScalerからさまざまなデータを観察できます. 細部を見てみる, NetScalerがHAで構成され、セカンダリNetScalerにIPがあることを検出しました: 192.168.250.113.
