Monitorizando el estado de nuestro robot aspirador Xiaomi Mi Vacuum en Grafana

Si tenemos el maravilloso y todo poderoso robot aspirador de Xiaomi y te apetece visualizar sus datos en un dashboard de Grafana, este es tu post! En él veremos cómo conectarnos al aspirador, cómo podremos hacerle consultas y obtener todo tipo de dato interesante, y luego almacenarlo en una base de datos de MySQL que atacaremos con Grafana para visualizar y tratar estas métricas.

Empezamos, lo más importante, vamos a utilizar una grandiosa librería que tenemos en GitHub (Englisch) para controlar la aspiradora o para obtener información de su estado o consumibles.

Comenzamos como siempre con los requisitos, lo primero y más importante será tener Python 3.5, instalado y como predeterminado, si lo estáis haciendo desde una Raspbian es posible que tengas que seguir estos pasos para instalarlo y seleccionarlo:

[Quellcode]sudo update-alternatives –install /usr/bin/python python /usr/bin/python2.7 1
sudo update-alternatives –install /usr/bin/python python /usr/bin/python3.5 2

sudo update-alternatives –config python
python –version
python -m pip uninstall pip
pip install construct==2.9.31[/Quellcode]

Instalamos virtualenv, y usamos dicho directorio como entorno virtualenv, instalamos ya por fín mirobo y algunos requisitos que también necesitaremos:

[Quellcode]sudo pip install virtualenv
mkdir mirobo
virtualenv -p /usr/bin/python3 mirobo
cd mirobo
source bin/activate
sudo apt-get install libffi-dev libssl-dev -y
pip install python-miio[/Quellcode]

Avanzamos! ya podremos ejecutar ‘mirobo discover’ para buscar nuestra aspiradora en la red, si tenemos suerte (que no) veremos el token que necesitamos, en caso contrario tendremos que ingeniárnoslas para obtenerlo, In meinem Fall, al tener la app de Xiaomi Home instalada en mi teléfono móvil con Android, con un Explorador de archivos en el movil, iremos al path ‘/SmartHome/logs/Plug_Devicemanager/’ y buscaremos en ficheros en texto plano con formato AAAA-MM-DD.txt nuestro token, visualiza el fichero más reciente que lo verás fácil.

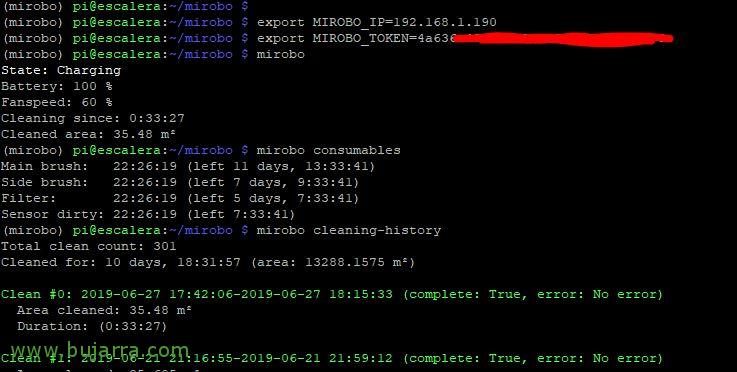

Y finalmente ya podremos usar sin pegas la aplicación para por ejemplo ver su estado, los consumibles, el historial… podríamos incluso controlarla y mandarla a limpiar….

[Quellcode]export MIROBO_IP=DIRECCION_IP_DE_LA_ASPIRADORA
export MIROBO_TOKEN=TOKEN_DE_AUTH_DE_LA_ASPIRADORA

mirobo
State: Charging
Battery: 100 %
Fanspeed: 60 %
Cleaning since: 0:33:27
Cleaned area: 35.48 m²

mirobo consumables
Main brush: 22:26:19 (left 11 days, 13:33:41)
Side brush: 22:26:19 (left 7 days, 9:33:41)
Filter: 22:26:19 (left 5 days, 7:33:41)
Sensor dirty: 22:26:19 (left 7:33:41)

mirobo cleaning-history
Total clean count: 301
Cleaned for: 10 days, 18:31:57 (area: 13288.1575 m²)

Clean #0: 2019-06-27 17:42:06-2019-06-27 18:15:33 (complete: True, error: No error)
Area cleaned: 35.48 m²
Duration: (0:33:27)

Clean #1: 2019-06-21 21:16:55-2019-06-21 21:59:12 (complete: True, error: No error)

…[/Quellcode]

Si os apetece exportar esto a una base de datos de MySQL os dejo el txurro de script que hice, por si os vale. Este script ‘chekea_aspiradora_consumibles.sh’ se ejecuta mediante cron cada 5 Protokoll, y almacena en una tabla de una BD los datos que nos interesarán para luego tratarlos con Grafana, como es el estado de la aspiradora Xiaomi, el estado de la bateria, limpiezas, recorrido… :

[Quellcode]#! /bin/bash
cd /home/pi/mirobo
source bin/activate
export MIROBO_IP=DIRECCION_IP_DE_LA_ASPIRADORA
export MIROBO_TOKEN=TOKEN_DE_AUTH_DE_LA_ASPIRADORA

mirobo > mirobo_general.txt

estado=`cat mirobo_general.txt |grep State | awk ‘{print $2}’`
estado=\’$estado\’
bateria=`cat mirobo_general.txt |grep Battery | awk ‘{print $2}’`
velocidad=`cat mirobo_general.txt |grep Fanspeed | awk ‘{print $2}’`

mirobo cleaning-history > mirobo_historial.txt
limpiezas=`cat mirobo_historial.txt |grep ‘Total clean count’ | awk ‘{print $4}’`
recorrido=`cat mirobo_historial.txt |grep ‘Cleaned for’ | awk ‘{print $7}’`
dias=`cat mirobo_historial.txt |grep ‘Cleaned for’ | awk ‘{print $3}’`
dias=`echo $((dias*24*60*60))`
horas=`cat mirobo_historial.txt |grep ‘Cleaned for’ | awk ‘{print substr($5,1,2)}’`
horas=`echo $((horas*60*60))`
minutos=`cat mirobo_historial.txt |grep ‘Cleaned for’ | awk ‘{print substr($5,4,2)}’`
minutos=`echo $((minutos*60))`
segundos=`cat mirobo_historial.txt |grep ‘Cleaned for’ | awk ‘{print substr($5,7,2)}’`

total_tiempo=$((dias+horas+minutos+segundos))
hora_desde=`cat mirobo_historial.txt |grep ‘Clean #0’ | awk ‘{print substr($4,1,8)}’`
hora_hasta=`cat mirobo_historial.txt |grep ‘Clean #0’ | awk ‘{print substr($5,1,8)}’`
hora_desde=`date -d $hora_desde +%s`
hora_hasta=`date -d $hora_hasta +%s`
tiempo_limpieza=`echo $(( hora_hasta-hora_desde ))`

metros_limpieza=`cat mirobo_historial.txt |grep ‘Area cleaned’ | awk ‘{print $3; Ausgang}’`
ultima_limpieza=`cat mirobo_historial.txt |grep ‘Clean #0’ | awk ‘{print $3, substr($4,1,8)}’`
ultima_limpieza=\’$ultima_limpieza\’

mirobo -d consumables &> mirobo_consumibles.txt

##### FILTRO
linea=`cat mirobo_consumibles.txt |grep filter_work_time`
filtro_ini=`cat mirobo_consumibles.txt |grep filter_work_time | grep -b -o filter_work_time`
filtro_ini=`echo $filtro_ini | cut -d ‘:’ -f1`
filtro=`echo ${linea:$filtro_ini+19:15}| tr -dc ‘0-9’`
filtro_restante=$((540000-$filtro))

### ESCOBILLA LATERAL
linea=`cat mirobo_consumibles.txt |grep side_brush_work_time`
escobilla_lat_ini=`cat mirobo_consumibles.txt |grep side_brush_work_time | grep -b -o side_brush_work_time`
escobilla_lat_ini=`echo $escobilla_lat_ini | cut -d ‘:’ -f1`
escobilla_lat=`echo ${linea:$escobilla_lat_ini+23:15}| tr -dc ‘0-9’`
escobilla_lat_restante=$((720000-$escobilla_lat))

### SENSOR
linea=`cat mirobo_consumibles.txt |grep sensor_dirty_time`
sensor_ini=`cat mirobo_consumibles.txt |grep sensor_dirty_time | grep -b -o sensor_dirty_time`
sensor_ini=`echo $sensor_ini | cut -d ‘:’ -f1`
sensor=`echo ${linea:$sensor_ini+19:15}| tr -dc ‘0-9’`
sensor_restante=$((108000-$Sensor))

### ESCOBILLA PRINCIPAL
linea=`cat mirobo_consumibles.txt |grep main_brush_work_time`
escobilla_pri_ini=`cat mirobo_consumibles.txt |grep main_brush_work_time | grep -b -o main_brush_work_time`
escobilla_pri_ini=`echo $escobilla_pri_ini | cut -d ‘:’ -f1`
escobilla_pri=`echo ${linea:$escobilla_pri_ini+23:15}| tr -dc ‘0-9’`
escobilla_pri_restante=$((1080000-$escobilla_pri))

echo "INSERT INTO aspiradora (estado,bateria,velocidad,limpiezas,recorrido,total_tiempo,tiempo_limpieza,metros_limpieza,ultima_limpieza,filtro,filtro_restante,escobilla_lat,escobilla_lat_restante,Sensor,sensor_restante,escobilla_pri,escobilla_pri_restante) VALUES ($estado,$bateria,$velocidad,$limpiezas,$recorrido,$total_tiempo,$tiempo_limpieza,$metros_limpieza,$ultima_limpieza,$filtro,$filtro_restante,$escobilla_lat,$escobilla_lat_restante,$Sensor,$sensor_restante,$escobilla_pri,$escobilla_pri_restante);" | mysql -uUSUARIO -pCONTRASEÑA -h IP_SERVIDOR_MYSQL BASE_DE_DATOS;[/Quellcode]

Os dejo un ejemplo del código que podéis utilizar en MySQL para crear esta tabla llamada ‘aspiradora’ mit 18 campos donde iremos almacenando todo lo que nos escupe el script anterior. Podremos así almacenar toda esta info interesante y más tarde explotarla con Grafana!

[Quellcode]CREATE TABLE `aspiradora` (
`estado` CHAR(20) NULL DEFAULT NULL,
`bateria` FLOAT NULL DEFAULT NULL,
`velocidad` FLOAT NULL DEFAULT NULL,
`limpiezas` FLOAT NULL DEFAULT NULL,
`recorrido` FLOAT NULL DEFAULT NULL,
`total_tiempo` FLOAT NULL DEFAULT NULL,
`tiempo_limpieza` FLOAT NULL DEFAULT NULL,
`metros_limpieza` FLOAT NULL DEFAULT NULL,
`ultima_limpieza` DATETIME NULL DEFAULT NULL,
`filtro` FLOAT NULL DEFAULT NULL,
`filtro_restante` FLOAT NULL DEFAULT NULL,
`escobilla_lat` FLOAT NULL DEFAULT NULL,
`escobilla_lat_restante` FLOAT NULL DEFAULT NULL,
`sensor` FLOAT NULL DEFAULT NULL,
`sensor_restante` FLOAT NULL DEFAULT NULL,
`escobilla_pri` FLOAT NULL DEFAULT NULL,
`escobilla_pri_restante` FLOAT NULL DEFAULT NULL,
`fecha` TIMESTAMP NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP
)
COLLATE=’utf8mb4_general_ci’
ENGINE=InnoDB;[/Quellcode]

Und nichts, como siempre, ya con datos en la BD, podremos en Grafana crear un DataSource contra esa base de datos de MySQL y comenzar creando nuestro Dashboard al que le añadiremos algunos paneles, os dejo estos de ejemplo y las queries que utilicé para obtener dichos datos:

Escobilla principal:

[Quellcode]SELECT escobilla_pri_restante FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Escobilla lateral:

[Quellcode]SELECT escobilla_lat_restante FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Filtro:

[Quellcode]SELECT filtro_restante FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Limpiar sensores:

[Quellcode]SELECT sensor_restante FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Última limpieza:

[Quellcode]SELECT timestamp(DATE_FORMAT(ultima_limpieza, ‘%Y/%m/%d %H:%i:%s’)) as time_sec FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Limpiando (dependerá del tiempo seleccionado dirá el tiempo que estuvo aspirando), yo lo multiplico x 5 ya que en mi cron lo ejecuto cada 5 Protokoll:

[Quellcode]SELECT (COUNT(*) * 5) FROM aspiradora WHERE estado = ‘Cleaning’ and $__timeFilter(fecha)[/Quellcode]

Limpiezas totales:

[Quellcode]SELECT limpiezas FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Total distancia recorrida:

[Quellcode]SELECT recorrido FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Total limpiando:

[Quellcode]SELECT total_tiempo FROM aspiradora ORDER BY fecha DESC LIMIT 1[/Quellcode]

Y en la gráfica se muestran 2 cosas, (i) los metros cuadrados limpiados y (ii) el tiempo dedicado, mediante estas 2 selects distintas:

[Quellcode]SELECT UNIX_TIMESTAMP(ultima_limpieza) as time_sec, metros_limpieza as value, "Metros" as metric FROM aspiradora WHERE $__timeFilter(ultima_limpieza) ORDER BY ultima_limpieza, time_sec ASC[/Quellcode]

[Quellcode]SELECT UNIX_TIMESTAMP(ultima_limpieza) as time_sec, tiempo_limpieza as value, "Tiempo" as metric FROM aspiradora WHERE $__timeFilter(ultima_limpieza) ORDER BY ultima_limpieza, time_sec ASC[/Quellcode]

Brunnen, espero os resulte interesante, otro cacharro más controlado y exprimido! como vemos, con Grafana y la combinación de múltiples productos podemos ir haciendo nuestro hogar más inteligente, donde tengamos paneles de control, lo de siempre, espero os haya parecido interesante!
