Dieses Dokument ist sehr nützlich, wenn wir mehrere Server mit dem Web Interface-Dienst oder dem Program Neighborhood-Agenten haben und wir möchten eine Lastenverteilung zwischen ihnen durchführen, es decir si uno de los servidores se cae o lo apagamos que no haya que hacer nada en los PC's de los usuarios para que sigan trabajando con normalidad. Para ello habrá que configurar en los servidores que tienen W.I. un clúster con NLB, Ich meine, crear una dirección IP “virtuell” a la que se conectarán los clientes y esta dirección IP “virtuell” se conectará a los host que estén levantados, a un servidor o a otro; tanto para W.I. cómo para PNA.

Crear un clúster con NLB en los servidores W.I. y/o PNA – HIER
Crear los sitios y grupos para WI y PNA – HIER

Crear un clúster con NLB en los servidores W.I. y/o PNA,

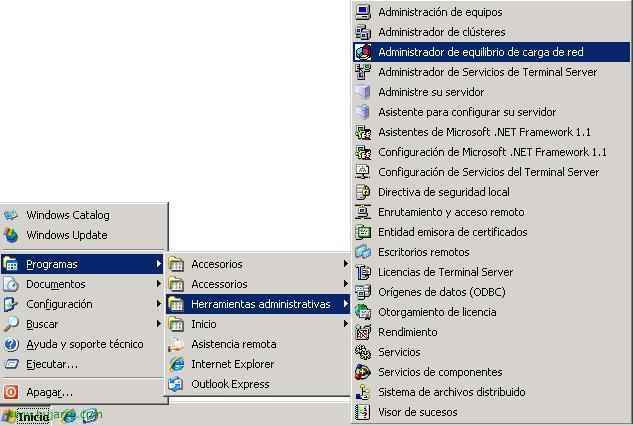

Lo primero de todo es crear este clúster en uno de los servidores, en los demás servidores lo que haremos será será unirnos a él como un host adicional, así el clúster tendrá diferentes hosts. Dafür öffnen wir die Konsole: “Manager für den Netzwerklastenausgleich” im “Verwaltung”,

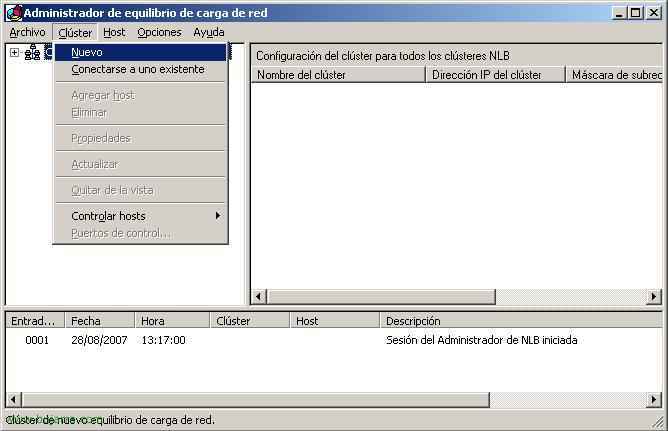

Pulsamos sobre la etiqueta “Cluster” > “Neu” So erstellen Sie den Cluster,

Le tenemos que asignar una dirección IP, está será la del clúster, a donde los usuarios se conectarán para trabajar tanto con WI como con PNA, en mi caso tengo los siguientes servidores CTX4501 con la IP 192.168.1.203 y CTX4502 con la IP 192.168.1.206, en este caso crearemos un clúster que se llamará clu.bujarra.com con la dirección IP 192.168.1.205. Así siempre que alguien acceda a esta última IP se le redireccionará de forma transparente a la 203 o a la 206. In “Modo de operación del clúster” Auswählen “Multicast”, Wir,

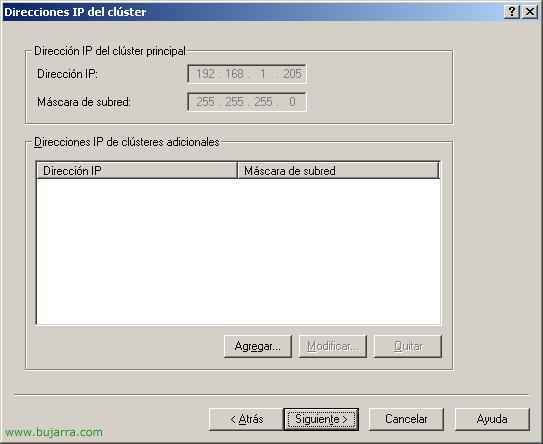

Si queremos podemos agregar IPs adicionales al clúster, en este caso con una IP me basta, “Folgende”,

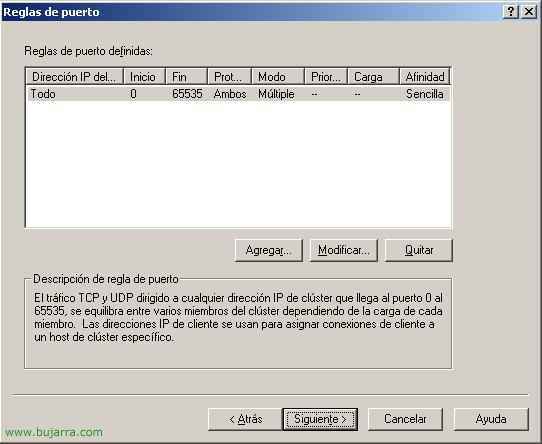

No voy a configurar reglas, “Folgende”,

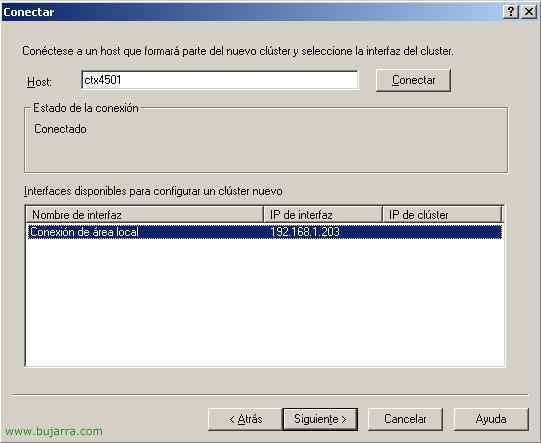

Y aquí es donde agregaré a mi primer host, por ejemplo CTX4501, escribimos su nombre y pulsamos en “Verbinden”, nos mostrará un adaptador de red libre para unirse al clúster, lo seleccionamos y continuamos, “Folgende”,

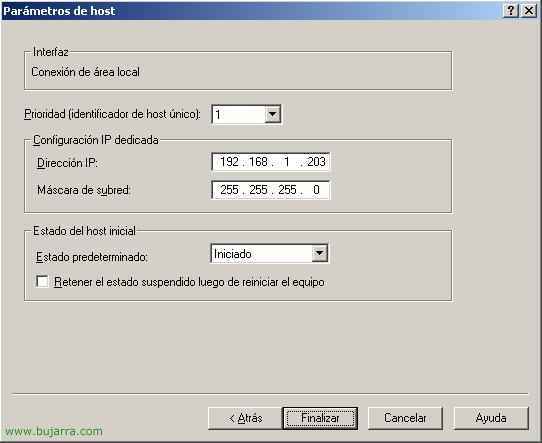

Cómo este host es el primero que metemos le tenemos que indicar que prioridad tiene, cada host tendrá una diferente, de más prioridad a menos, Anklicken “Ende” para crear este clúster NLB. Auge! si pulsamos ya en “Ende” nos desconectará la red durante unos segundos, si hay usuarios trabajando puede que se vean afectados, para evitar problemas se puede marcar “Retener el estado suspendido luego de reiniciar el equipo”. Así que hasta que este no se reinicie no podríamos meter más hosts, ist nicht mein Fall.

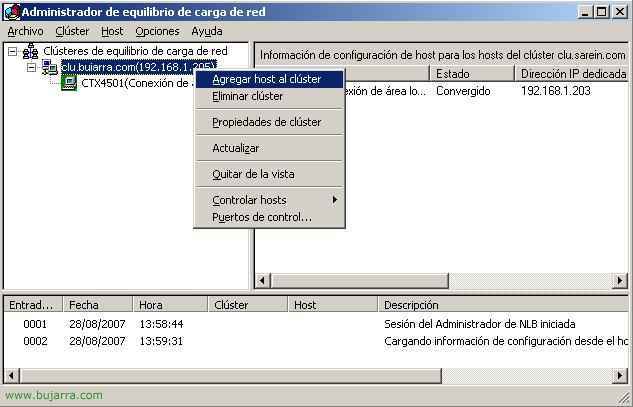

Nicht schlecht, jetzt, lo que vamos a hacer es meter a otro host en el clúster, al otro servidor de mi red con WI y/o PNA, hierfür, sobre el clúster que acabamos de crear con el botón derecho seleccionamos “Hinzufügen eines Hosts zum Cluster”,

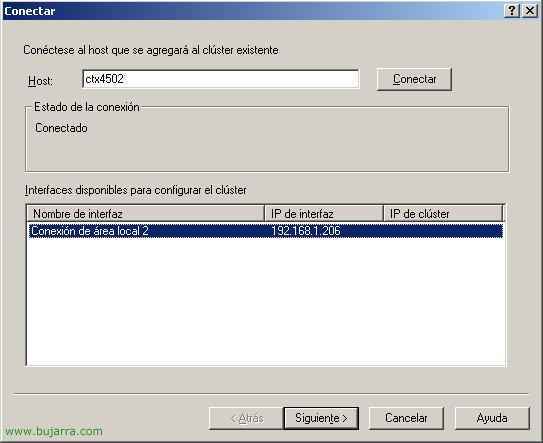

Metemos el nombre del host y así lo haremos tantos servidores querramos meter en el clúster, seleccionamos su interfaz libre y continuamos,

A este host le tenemos que meter otra prioridad, y recordad que puede que a este host le hagamos perder conectividad de red durante unos segundos… “Ende”,

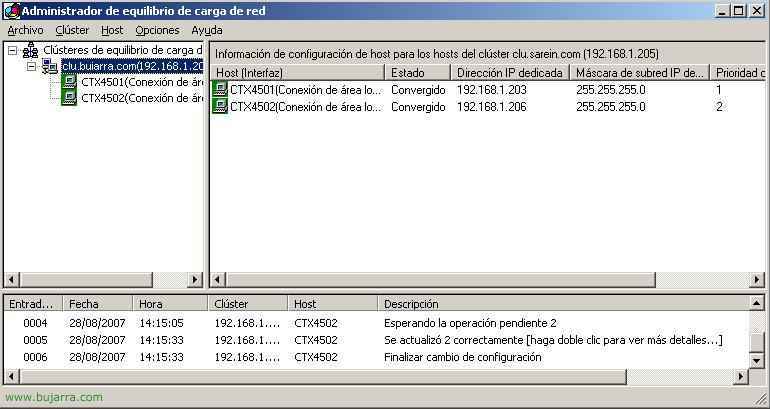

Bien ya tenemos el clúster creado, siempre que se haga una petición a “clu.bujarra.com” la aceptarán estos dos host, o CTX4501 o CTX4502. Lo que ahora nos quedaría es crear una entrada en el DNS para resolver el nombre “clu.bujarra.com” apunte a la direcciñon IP que acabamos de crear.

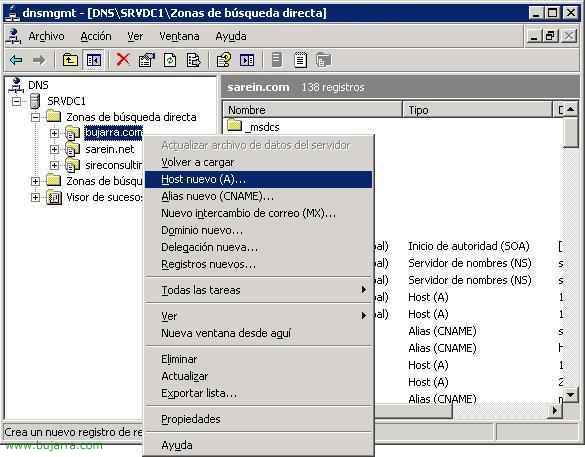

Para hacer esto tenemos que abrir la consola “DNS” im “Verwaltung”. Sobre el dominio en cuestión con botón derecho > “Neuer Host (An)…”

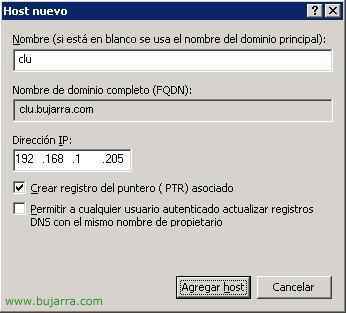

Metemos el nombre del clúster, In meinem Fall “clu” y le ponemos la dirección que tendrá, In meinem Fall 192.168.1.205, Anklicken “Host hinzufügen”,

Okay, perfekt, “Annehmen”

Crear los sitios y grupos para WI y PNA,

Brunnen, ahora tenemos que crear los sitios para Web Interface y para el Agente del Program Neighborhood. Tenemos que crear un primer sitio en un servidor si es que no lo tenemos ya y en los demás servidores crearlo también, pero debemos especificar que nos copie la configuración de este primer servidor. Los sitios tienen que estar configurados de igual forma para poder crear un grupo entre ellos, Das ist, alle müssen die Konfiguration desselben oder derselben Server übernehmen, damit können wir dann eine Gruppe unter ihnen erstellen. HIER es wird erklärt, wie man eine Website für die Weboberfläche oder WI erstellt. HIER es wird erklärt, wie man eine Website für den Program Neighborhood Agent oder PNA erstellt.

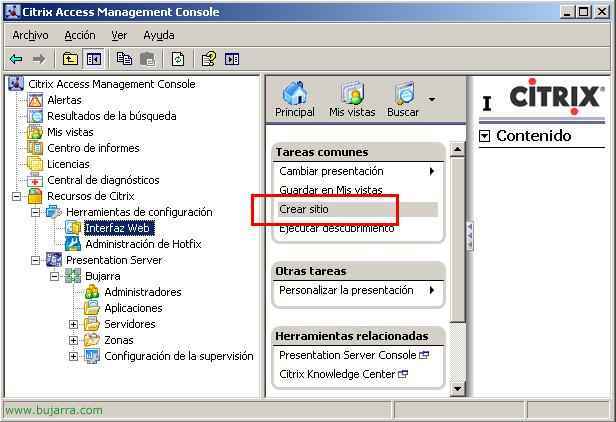

angenommen, wir haben bereits eine Website auf einem der Server erstellt, in meinem Fall auf dem ersten von ihnen, zum Beispiel auf CTX4501, jetzt würde ich zur Konsole des anderen Servers gehen, des CTX4502, um dort eine weitere Website zu erstellen, um später dieses Load Balancing durchzuführen, also erstellen wir auf diesem letzten Server und den nachfolgenden eine W.I.-Website.

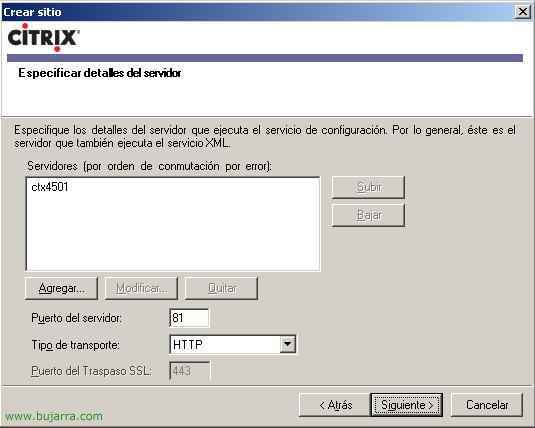

Worauf wir achten müssen, ist, hier anzugeben, welcher Server den Konfigurationsdienst ausführt, wir müssen dieselbe Konfiguration an allen Standorten haben.

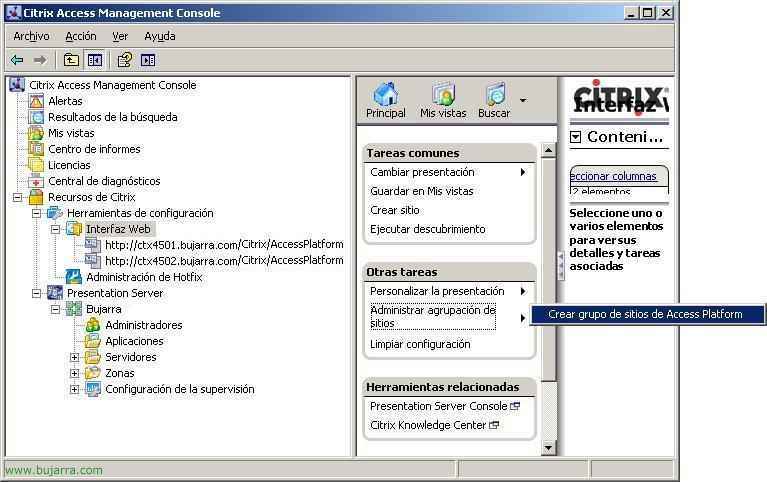

Y así si ejecutamos de nuevo un descubrimiento ya nos saldrían todos los servidores con sus interfaces web, vemos en este caso que tengo dos WI en CTX4501 y en CTX4502, ahora lo que debemos hacer es crear un grupo, para ello pulsamos en la parte central, in “Weitere Aufgaben” > “Administrar agrupación de sitios” > “Crear grupo de sitios de Access Platform”,

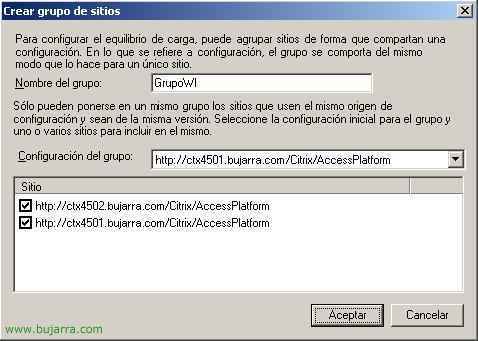

Le indicamos un nombre a este grupo y seleccionamos abajo los sitios que queremos que pertenezcan a este grupo, en el combo del centro eligiremos el sitio WI de donde se cojerá la configuración, esto indica que machacará la configuración en el resto de sitios, debemos elegir cual será el WI origen, Anklicken “Annehmen”,

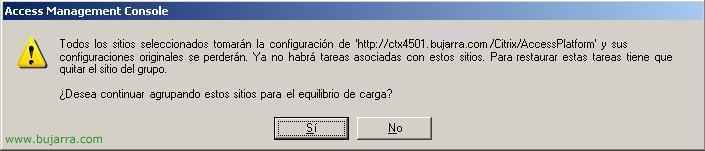

Esto es lo que nos confirma que se aplicarán en los demás WI la configuración del sitio WI de CTX4501, Anklicken “Ja” zur Bestätigung,

Nicht schlecht, Wir haben die WIs bereits ausbalanciert. Jetzt würde noch der PNA-Teil fehlen, falls uns das interessiert, Der PNA verhält sich genauso wie die WI-Sites, Wir müssen einen Original erstellen und die anderen PNA-Sites auf den restlichen Servern mit derselben Konfiguration erstellen, die sie vom ersten PNA-Site übernehmen wird, Sobald wir die Sites erstellt haben, führen wir eine Entdeckung durch, um die Konfiguration zu aktualisieren,

Und genauso wie bei den WI-Sites, müssen wir eine Gruppe für die PNA-Sites erstellen, hierfür, im zentralen Bereich, Wir wählen in “Weitere Aufgaben” > “Administrar agrupación de sitios” > “Erstellen Sie eine Site-Servicegruppe von “Programm Nachbarschaftsagent”,

Und ebenso, Wir geben Ihnen einen Namen, wählen wir die PNA-Sites aus, die zu dieser Gruppe gehören sollen, und welches die Site sein wird, die ihre Konfiguration auf die Gruppe auferlegt, Annehmen,

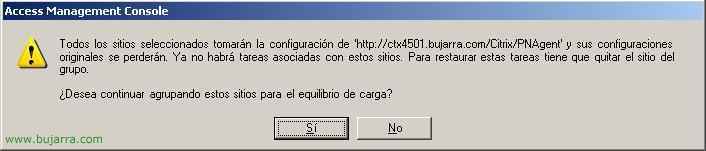

Wir bestätigen, was wir wünschen, “Ja”,

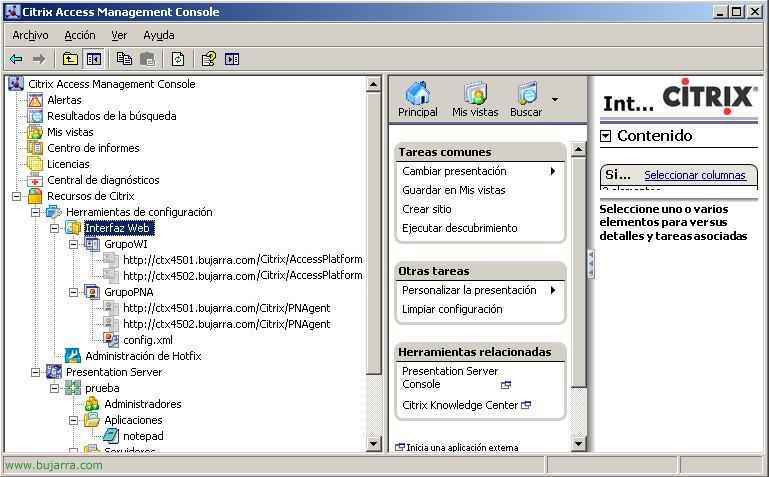

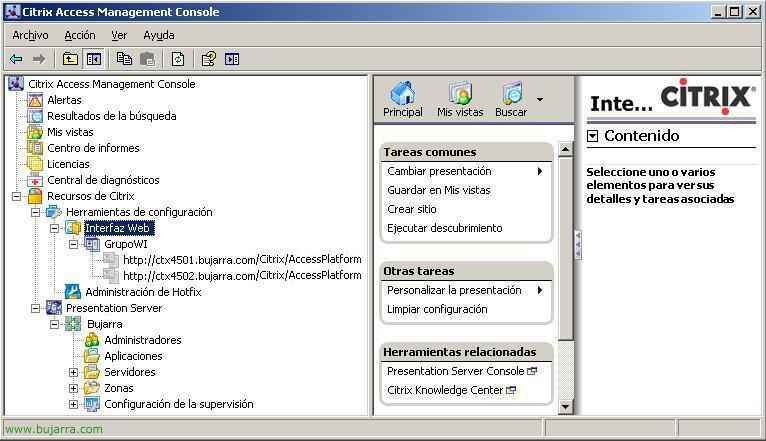

Und hier haben wir die Gruppen perfekt erstellt, sowohl für die Sites der Weboberfläche als auch für die Sites des Agenten des Programmnachbarschaft, wird ein Lastenausgleich zwischen den Sites und den Servern durchgeführt, und im Falle eines Ausfalls eines von ihnen werden die anderen reagieren.

www.bujarra.com – Héctor Herrero – Nh*****@*****ra.com – v 1.0
